Comment protéger votre tableau électrique lors de l’installation d’une pompe à chaleur ?

L’installation d’une pompe à chaleur est une étape majeure dans la rénovation énergétique d’un logement. Promesse d’économies et de confort, cet investissement conséquent monopolise souvent l’attention sur les performances de l’appareil et les aides de l’État. Pourtant, un détail critique, souvent relégué au second plan, conditionne la sécurité, la durabilité et même la couverture d’assurance de l’ensemble de votre projet : le raccordement au tableau électrique. Beaucoup de propriétaires se contentent de vérifier la présence d’une nouvelle ligne sur le devis, sans en comprendre les implications.

La plupart des guides se limitent à citer la nécessité de respecter la norme NF C 15-100, un conseil aussi juste que vague. Ils listent des composants obligatoires sans expliquer leur rôle fondamental dans la chaîne de protection. La réalité du terrain est plus complexe. Un mauvais choix de disjoncteur, une section de câble sous-évaluée ou une prise de terre négligée ne sont pas de simples « non-conformités ». Ce sont des points de défaillance potentiels qui peuvent entraîner des pannes à répétition, des surcoûts imprévus, des coupures intempestives avec un compteur Linky, et dans le pire des scénarios, un départ de feu qui pourrait ne pas être couvert par votre assurance.

Ce guide adopte une approche différente. En tant qu’électricien spécialiste, mon objectif n’est pas de vous faire une simple liste de normes, mais de vous armer pour une gestion active du risque électrique. Nous allons décrypter ensemble chaque maillon de la chaîne de protection, non pas sous l’angle de l’obligation, mais sous celui de la sécurité et de la sérénité. Comprendre le « pourquoi » derrière chaque composant est la meilleure assurance pour que votre investissement soit une source de confort durable, et non de problèmes futurs.

Cet article va donc vous guider à travers les points de contrôle essentiels de votre installation électrique, du choix du disjoncteur à la vérification de votre contrat d’assurance, pour vous permettre de dialoguer avec votre installateur en toute connaissance de cause.

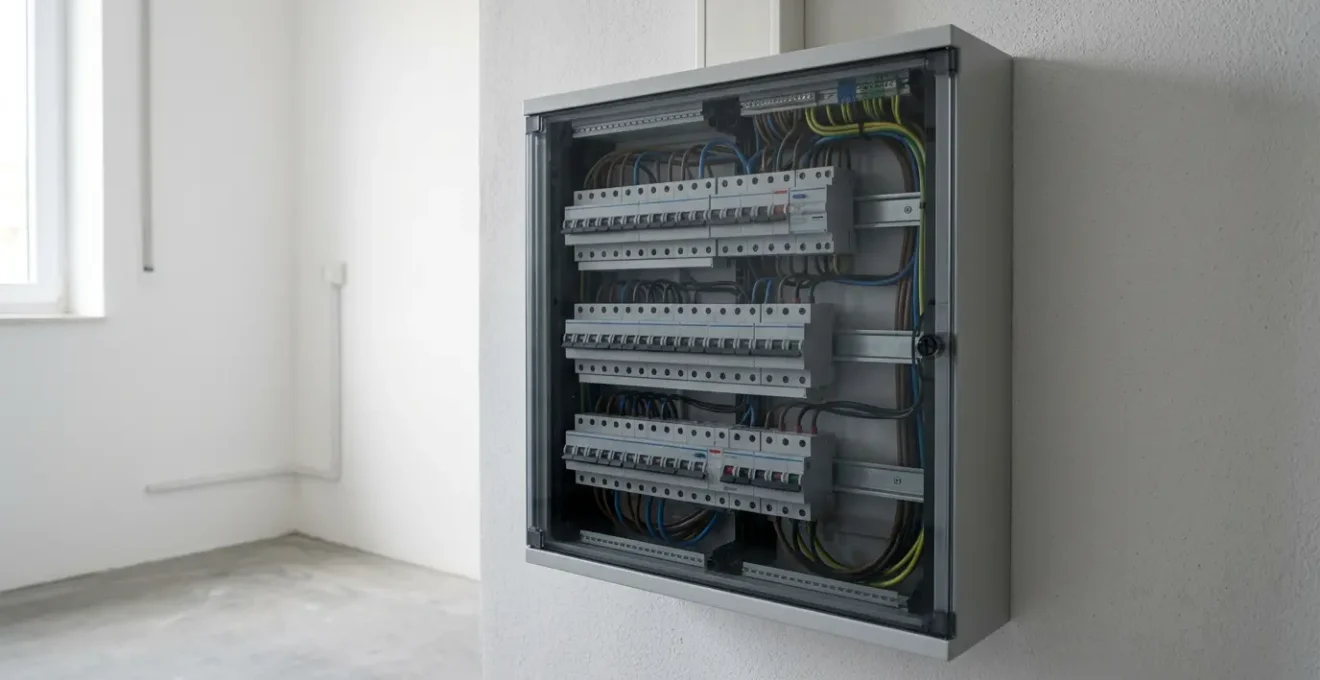

Pourquoi un disjoncteur courbe D est-il indispensable pour le démarrage de votre PAC ?

Le disjoncteur est le premier gardien de la sécurité de votre pompe à chaleur. Son rôle n’est pas seulement de protéger l’appareil, mais aussi d’éviter un départ de feu en cas de surintensité. Une PAC, comme tout appareil à moteur, génère un pic de courant très intense et bref au démarrage de son compresseur. C’est là que la notion de « courbe » devient cruciale. Un disjoncteur standard (courbe C), conçu pour les circuits domestiques classiques, interpréterait ce pic comme un court-circuit et couperait l’alimentation. Vous subiriez alors des coupures systématiques à chaque démarrage.

Le disjoncteur courbe D est spécifiquement conçu pour tolérer ces forts appels de courant sans disjoncter inutilement, tout en assurant sa fonction de protection en cas de réelle surcharge prolongée ou de court-circuit. Choisir son calibre (ampérage) est tout aussi critique. Un calibre trop faible provoquera des coupures, un calibre trop élevé ne protégera pas efficacement le câble, qui pourrait surchauffer. Par exemple, pour une PAC de 4000W en monophasé (230V), le calcul de l’intensité nominale (Puissance/Tension) donne 17,4A. Il faut alors, selon les recommandations techniques de Legrand, opter pour le calibre supérieur standardisé, soit un disjoncteur de 20A courbe D. De plus, si votre PAC intègre un variateur de vitesse (technologie Inverter), le différentiel associé doit être de type F (ou Hpi), plus résistant aux courants parasites générés par l’électronique.

Comment tirer une ligne 3G2.5 ou 3G6 spécifique sans saigner tous vos murs ?

Une pompe à chaleur est un appareil de forte puissance qui ne doit sous aucun prétexte être branché sur une prise de courant existante. Elle exige une ligne électrique dédiée, c’est-à-dire un câble partant directement du tableau électrique pour alimenter uniquement l’unité extérieure de la PAC. Cette obligation de la norme NF C 15-100 vise à éviter toute surcharge sur les circuits existants (prises, éclairage), qui ne sont pas dimensionnés pour supporter une telle charge. Le non-respect de cette règle est un facteur de risque d’incendie majeur.

La section du câble (son épaisseur, exprimée en mm²) est également normée. Elle dépend de la puissance de la PAC et de la longueur de la ligne. Généralement, on utilise un câble 3G2.5 (3 fils de 2.5 mm²) pour les puissances standards et un câble 3G6 (3 fils de 6 mm²) pour les PAC plus puissantes ou les grandes longueurs. Le « G » signifie que le câble inclut le fil de terre, indispensable. La question pratique qui se pose alors est : comment faire passer ce nouveau câble de manière propre et économique ? La saignée murale, bien que très esthétique, est invasive et coûteuse. Heureusement, des alternatives existent.

technical process > atmospheric lighting. »/>

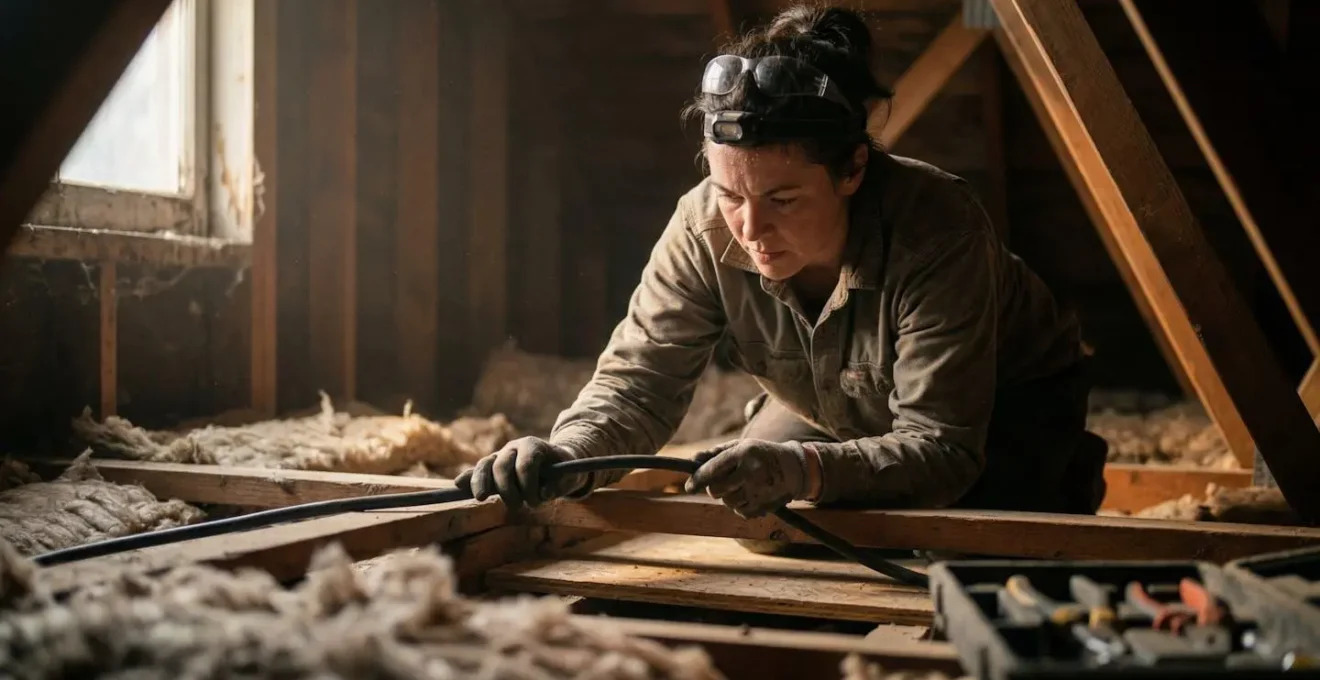

Comme le montre cette image, le passage par des zones non habitées comme les combles perdus ou un vide sanitaire est souvent la solution la plus simple et la plus discrète. Si cela n’est pas possible, l’utilisation de goulottes en PVC ou de plinthes électriques reste une option viable, bien que moins esthétique. Le choix dépendra de la configuration de votre maison et de votre budget.

Le tableau suivant compare les différentes méthodes pour vous aider à discuter des options avec votre électricien.

Abonnement monophasé ou triphasé : lequel choisir pour une PAC de plus de 12 kW ?

La puissance de votre pompe à chaleur a un impact direct sur votre abonnement électrique. La grande majorité des foyers français sont raccordés en monophasé 230V, avec une puissance souscrite allant généralement de 6 à 12 kVA. Cette configuration est suffisante pour la plupart des besoins domestiques, y compris pour les pompes à chaleur de puissance modérée. En règle générale, d’après les spécifications techniques des installations électriques, les PAC jusqu’à 12 kW environ peuvent fonctionner en monophasé 230V. Au-delà de cette puissance, notamment pour chauffer de très grandes surfaces ou des bâtiments mal isolés, le courant demandé devient trop important pour une seule phase.

Il devient alors nécessaire de passer à un abonnement en triphasé 400V. Cette alimentation répartit la puissance sur trois phases, ce qui permet de faire fonctionner des équipements très puissants sans surcharger le réseau. Le passage du monophasé au triphasé est une intervention lourde et coûteuse : elle implique une demande auprès d’Enedis, le remplacement du compteur et du disjoncteur d’abonné, et souvent une reprise complète du tableau électrique pour équilibrer les charges entre les trois phases. Le coût de l’abonnement mensuel est également plus élevé.

Cependant, l’innovation technologique offre parfois des alternatives. Certaines PAC de forte puissance sont désormais équipées de la technologie Inverter avec un démarrage progressif. C’est le cas par exemple du modèle Daikin Altherma 3RW taille 8 qui, malgré sa puissance, peut fonctionner en monophasé grâce à une gestion électronique fine qui limite drastiquement l’appel de courant au démarrage. Cette solution permet d’éviter le passage coûteux au triphasé, mais nécessite une étude précise de la part de l’installateur pour s’assurer que la puissance souscrite en monophasé (souvent 12 kVA) sera suffisante pour l’ensemble des besoins de la maison lorsque la PAC tournera à plein régime.

Le problème des coupures intempestives du Linky au démarrage du compresseur

C’est une plainte fréquente chez les nouveaux propriétaires de PAC : « Depuis que j’ai ma pompe à chaleur, mon compteur Linky disjoncte sans arrêt ! ». Ce phénomène n’est pas dû à un défaut du compteur, mais à sa grande précision. Les anciens compteurs électromécaniques avaient une certaine tolérance aux dépassements de puissance. Le compteur Linky, lui, est électronique et mesure la puissance avec une grande rigueur. Il coupe l’alimentation dès que la puissance appelée dépasse la puissance souscrite dans votre abonnement, même pour une courte durée.

Le démarrage du compresseur d’une PAC, comme nous l’avons vu, crée un pic de consommation. Si ce pic, ajouté à la consommation des autres appareils de la maison à cet instant T, dépasse votre puissance souscrite (par exemple 9 kVA), le Linky coupera. Cette sensibilité s’explique par une différence technique fondamentale, souvent rappelée par les services d’Enedis : le Linky mesure la puissance apparente en kVA et non la puissance active en kW, le rendant moins tolérant aux appels de courant des moteurs que les anciens compteurs.

Plutôt que d’accuser le compteur, cette situation doit être vue comme un signal : votre installation ou votre abonnement n’est probablement pas correctement dimensionné. La solution passe par une démarche méthodique en trois temps. D’abord, il faut vérifier que votre puissance souscrite est cohérente avec votre nouvel équipement. Ensuite, un électricien qualifié doit valider que toute l’installation (disjoncteur, câbles) est conforme à la norme NF C 15-100. Si tout est conforme mais que les coupures persistent, la seule solution est de contacter votre fournisseur d’énergie pour demander une augmentation de votre puissance souscrite, par exemple de 9 kVA à 12 kVA. Cette opération se fait à distance et est généralement rapide.

Quand vérifier la valeur de votre prise de terre pour protéger l’électronique de la clim ?

Souvent invisible et négligée, la prise de terre est pourtant un organe de sécurité absolument vital. Son rôle est de dévier vers le sol tout courant de fuite accidentel qui pourrait se propager sur les parties métalliques de vos appareils. Sans une bonne prise de terre, en cas de défaut, la carcasse de votre PAC pourrait se retrouver sous tension, présentant un risque mortel d’électrocution. Associée à un dispositif différentiel (l’interrupteur différentiel en tête de ligne), elle détecte cette fuite et coupe immédiatement le courant.

Pour une pompe à chaleur, qui contient une grande quantité de composants électroniques sensibles et coûteux (carte mère, sondes, etc.), la prise de terre a un second rôle essentiel : la protection contre les surtensions. Elle permet d’évacuer les perturbations électriques qui pourraient endommager irrémédiablement l’électronique. La norme NF C 15-100 est très claire : la résistance de la prise de terre doit être inférieure à 100 Ohms. Il est impératif de faire mesurer cette valeur par l’électricien avant le raccordement de la PAC, surtout dans les maisons anciennes où la mise à la terre peut être défaillante ou inexistante.

De plus, face à la multiplication des phénomènes orageux, la protection doit être renforcée. Un disjoncteur ou un différentiel ne protège pas contre la foudre. Pour cela, il faut installer un parafoudre dans le tableau électrique. Cet équipement, dont l’installation est de plus en plus exigée par la norme NF C 15-100 notamment dans les régions à risque, agit comme un bouclier en dérivant l’immense surtension d’un coup de foudre (même indirect) vers la terre. Pour une PAC représentant un investissement de plusieurs milliers d’euros, l’ajout d’un parafoudre (coûtant entre 150 et 300€) est une assurance peu coûteuse contre une destruction quasi certaine de son électronique.

Le risque de non-remboursement par l’assurance en cas d’incendie dû à une installation non conforme

Installer une pompe à chaleur modifie la valeur de votre habitation et introduit un nouvel équipement électrique de forte puissance. C’est un changement significatif que votre assureur doit connaître. En cas de sinistre, notamment un incendie, l’expert mandaté par l’assurance va rechercher l’origine du problème avec une grande minutie. S’il s’avère que l’incendie provient de l’installation électrique de la PAC et que celle-ci n’est pas conforme aux normes en vigueur (NF C 15-100), l’assureur a de fortes chances d’invoquer une clause d’exclusion de garantie pour non-respect des règles de l’art et de refuser toute indemnisation.

Le risque financier est alors double : la perte de la PAC et de votre logement, sans aucun remboursement. La preuve de la conformité repose sur vous. C’est pourquoi il est impératif de conserver précieusement tous les documents liés à l’installation pendant au moins 10 ans. Le devis détaillé, la facture acquittée mentionnant les qualifications du professionnel, les notices techniques et un éventuel certificat de conformité Consuel (obligatoire pour une installation neuve ou une rénovation totale) seront vos meilleures armes pour prouver votre bonne foi.

J’ai dû déclarer l’installation de ma PAC à mon assurance habitation. L’unité extérieure modifie la valeur du bien à assurer et représente un risque spécifique. Sans cette déclaration, l’expert aurait pu refuser le remboursement après le sinistre.

– Un propriétaire averti

Au-delà des documents, la déclaration de l’installation à votre assureur est une étape clé, comme le souligne ce témoignage. Un simple appel ou un courrier informant de l’ajout de cet équipement permet de mettre à jour votre contrat multirisque habitation. L’assureur peut éventuellement ajuster votre prime, mais vous aurez la garantie d’être couvert en cas de problème. Ne pas le faire, c’est prendre un risque disproportionné pour économiser quelques euros par an.

Percement béton ou saignée murale : quels suppléments justifient une hausse du prix ?

Le prix du raccordement électrique d’une PAC ne se limite pas au coût du disjoncteur et du câble. Les travaux nécessaires pour faire passer la ligne dédiée du tableau à l’unité extérieure peuvent représenter une part significative du budget, surtout dans les configurations complexes. Il est essentiel de comprendre ce qui justifie les suppléments sur un devis pour éviter les mauvaises surprises. Selon les cas, les travaux électriques annexes représentent 1500€ à 5000€, une fourchette large qui s’explique par la nature des murs à traverser et la distance à parcourir.

Le percement d’une cloison simple en placo ou en brique est une opération standard, normalement incluse dans le forfait d’installation. En revanche, si la ligne doit traverser un mur porteur ou une dalle en béton armé, les choses se compliquent. Ces interventions exigent un matériel spécifique, comme une carotteuse à couronne diamantée, et beaucoup plus de temps. Le coût d’un unique « carottage » dans du béton armé peut ainsi atteindre 150 à 250€. De même, réaliser une saignée (une tranchée dans le mur pour encastrer le câble) dans un mur porteur est une opération délicate qui peut nécessiter une étude pour ne pas fragiliser la structure du bâtiment.

Le tableau ci-dessous détaille les prix moyens de ces prestations spécifiques, qui doivent apparaître clairement sur votre devis en tant que suppléments justifiés.

Un devis transparent doit détailler chaque poste. Si vous voyez une ligne « travaux de percement » avec un montant élevé, demandez des précisions sur la nature du mur et la technique employée. Un professionnel sérieux saura justifier ce coût.

Pourquoi une installation certifiée RGE est obligatoire pour être couvert par votre assurance ?

C’est l’une des idées reçues les plus tenaces : « Mon installateur est RGE, donc je suis entièrement couvert ». La réalité est plus nuancée et il est crucial de la comprendre pour se protéger. Le label RGE (Reconnu Garant de l’Environnement) est avant tout un sésame administratif, indispensable pour obtenir les aides de l’État (MaPrimeRénov’, CEE, etc.). Il atteste que l’entreprise a suivi une formation sur l’efficacité énergétique. Cependant, pour une compagnie d’assurance, ce label n’est pas le critère principal en cas de sinistre d’origine électrique.

Comme le souligne un expert en assurance construction, la distinction est fondamentale :

RGE est avant tout une condition pour les aides de l’État. Pour l’assurance, la preuve clé est l’intervention d’un professionnel de l’art respectant les normes métier, qu’il soit RGE ou non.

– Expert en assurance construction, Guide des garanties électriques

Ce que l’expert de l’assurance vérifiera, c’est si l’artisan qui a effectivement réalisé le raccordement électrique possédait les qualifications professionnelles requises pour les travaux d’électricité, comme la qualification Qualifelec. Le piège, illustré par de nombreux cas concrets, est celui de la sous-traitance. Une entreprise RGE peut tout à fait sous-traiter la partie électrique à un artisan non déclaré ou non qualifié pour ce type de travail. En cas de problème, même si votre facture provient d’une entreprise RGE, l’assurance peut se retourner contre vous en prouvant que l’intervenant final n’était pas compétent.

La leçon est claire : ne vous contentez pas du logo RGE sur le camion. Demandez qui réalisera concrètement le raccordement électrique et quelles sont ses qualifications spécifiques en électricité. C’est votre meilleure police d’assurance.

Pour garantir la sécurité et la pérennité de votre investissement, l’étape suivante consiste à faire auditer votre installation électrique par un professionnel qualifié avant de signer tout devis pour votre pompe à chaleur, en exigeant une transparence totale sur les composants utilisés et les qualifications de l’intervenant.
