Comment gérer l’évacuation des eaux de condensation sans risquer l’inondation ?

La tache d’humidité qui apparaît soudainement au bas d’un mur fraîchement peint. C’est le cauchemar de tout autoconstructeur ou propriétaire venant d’installer une climatisation. On pense souvent avoir tout bien fait : le split est droit, les raccordements électriques sont aux normes. Pour l’évacuation des condensats, on se contente souvent de suivre le conseil de base : « il faut juste un tuyau avec une petite pente ». Pourtant, cette simplification est à l’origine de la majorité des sinistres liés à la climatisation. Le problème est que l’eau, même en petite quantité, est un adversaire implacable qui exploite la moindre faille.

L’approche habituelle se concentre sur l’évacuation, mais elle ignore l’ennemi invisible : le biofilm. Cette matière gélatineuse, un mélange de bactéries, de poussières et d’humidité, se développe à une vitesse surprenante dans l’obscurité de vos tuyaux. La question n’est donc pas seulement « comment faire sortir l’eau ? », mais « comment garantir que l’eau sortira TOUJOURS, même après 2, 5 ou 10 ans de service ? ». La véritable expertise ne réside pas dans le raccordement d’un tuyau, mais dans la conception d’un système à l’épreuve des pannes silencieuses.

Mais si la clé n’était pas la pente elle-même, mais tout ce qui l’empêche de fonctionner sur le long terme ? Et si la trace de gras anodine sur un raccord était le premier symptôme d’une panne de compresseur à venir ? Cet article n’est pas un simple tutoriel. C’est une autopsie des erreurs les plus fréquentes, une plongée dans les points de défaillance que seul un professionnel expérimenté apprend à traquer. Nous allons décortiquer, point par point, comment transformer votre installation de « presque bien faite » à « parfaitement étanche », pour vous éviter de coûteux dégâts des eaux.

Pour vous guider à travers les points critiques d’une installation réussie, cet article est structuré autour des erreurs les plus courantes et de leurs solutions professionnelles. Le sommaire ci-dessous vous permettra de naviguer directement vers les sujets qui vous préoccupent le plus.

Pourquoi une pente de 1% est insuffisante pour éviter la stagnation dans les tuyaux ?

C’est l’erreur la plus commune et la plus coûteuse. On pense qu’une légère inclinaison suffit à l’eau pour suivre son chemin. En théorie, c’est vrai. En pratique, c’est une recette pour le désastre. Si la réglementation française exige une pente de 1 à 2% minimum selon les DTU (Documents Techniques Unifiés), un professionnel expérimenté considérera toujours cela comme un minimum risqué. La raison est simple : cette norme ne prend pas en compte l’ennemi numéro un de vos canalisations, le biofilm.

Avec une pente de seulement 1 cm par mètre, la vitesse d’écoulement est très faible. La moindre imperfection, le moindre affaissement du tuyau entre deux colliers de fixation, crée une « contre-pente » où l’eau stagne. Cette petite flaque devient le terrain de jeu idéal pour le développement du biofilm. Cette couche gélatineuse va progressivement réduire le diamètre de votre tuyau jusqu’à le boucher complètement. Une pente de 2% à 3% n’est pas un luxe, c’est une marge de sécurité. Elle assure un débit suffisant pour « chasser » les impuretés et ralentir drastiquement la formation de ce bouchon organique.

Pensez-y comme à une rivière : un courant faible dépose des sédiments, un courant fort nettoie le lit. Pour votre évacuation, visez toujours un courant fort. Il est crucial de vérifier la continuité de cette pente sur toute la longueur du tuyau avec un niveau à bulle, en particulier au niveau de chaque point de fixation. Une seule zone plate ou en contre-pente suffit à condamner toute l’installation à un débordement futur.

Comment installer une pompe de relevage silencieuse quand l’écoulement gravitaire est impossible ?

Lorsque la configuration des lieux interdit un écoulement par simple gravité, la pompe de relevage devient la seule solution. Mais elle amène avec elle son propre lot de problèmes potentiels, le principal étant le bruit de vibration qui se propage dans les murs et les plafonds. Installer une pompe, ce n’est pas juste la visser au mur et la raccorder. C’est mener une véritable guerre contre les vibrations.

Le secret d’une installation silencieuse réside dans le désolidarisation de la pompe de la structure du bâtiment. Comme le recommandent les experts, il ne faut jamais visser la pompe directement sur une cloison ou un plancher. L’astuce consiste à la poser sur des silentblocs en caoutchouc, ces mêmes petits amortisseurs que l’on trouve sous les moteurs. Ces plots vont absorber la quasi-totalité des micro-vibrations générées par le moteur de la pompe.

technical detail > artistic blur. »/>

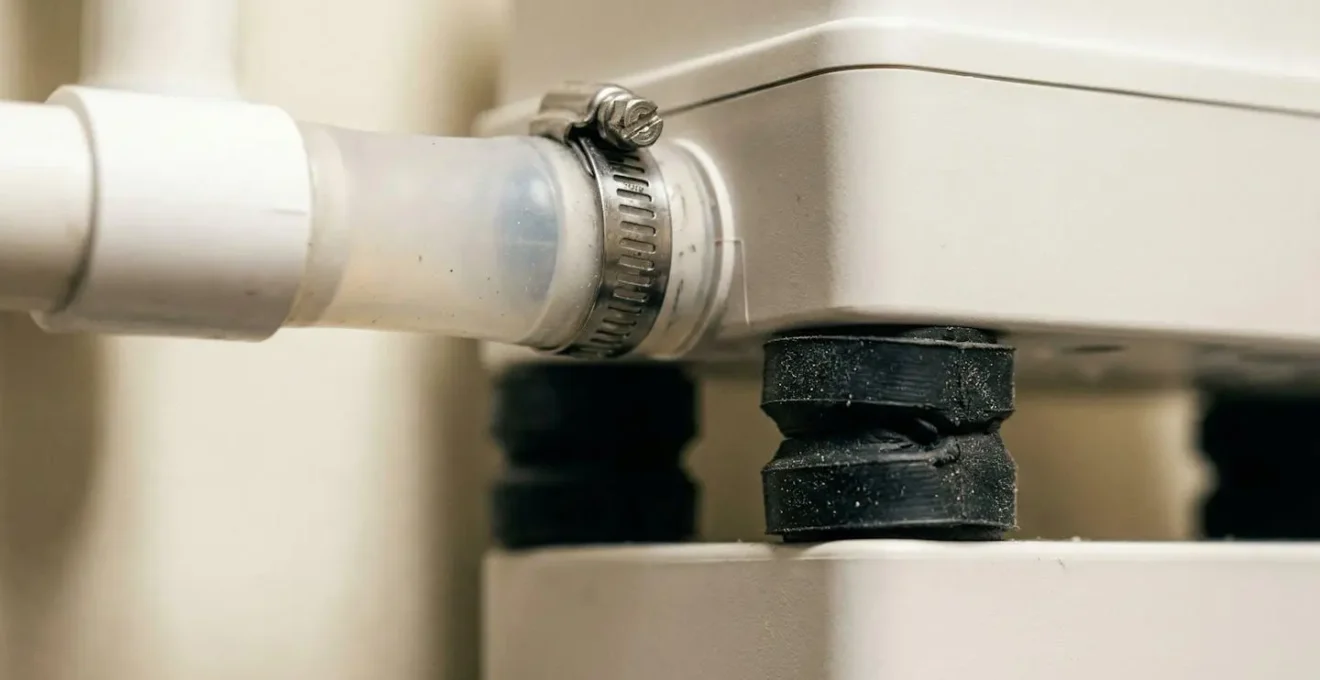

Comme le montre ce montage professionnel, l’isolation ne s’arrête pas là. La vibration se propage aussi par les tuyaux. Il est donc impératif de connecter la pompe aux tuyaux rigides (comme le PVC) via des manchons souples. Ces courtes sections de tuyau flexible empêchent la transmission des vibrations au reste du réseau de canalisations. Le positionnement de la pompe doit être parfaitement de niveau pour assurer son bon fonctionnement et éviter les bruits de « gargouillis ». C’est la combinaison de ces trois éléments – silentblocs, manchons souples et mise à niveau parfaite – qui fait la différence entre une pompe que l’on entend à chaque démarrage et une installation quasi inaudible.

Tuyau annelé ou PVC rigide : lequel vieillit le mieux sans fuir dans les cloisons ?

Le tuyau annelé transparent, vendu en rouleau, est très tentant pour l’installateur débutant. Il est souple, facile à passer dans les combles et ne nécessite pas de collage. C’est un piège. Si ce type de tuyau peut convenir pour une évacuation courte et parfaitement accessible, il est à proscrire absolument pour une installation encastrée dans une cloison ou un faux-plafond. Sa durée de vie est limitée et son principal défaut est sa surface.

Les creux des anneaux sont des niches parfaites pour l’accumulation du biofilm. Le nettoyage est quasi impossible. Avec le temps, le plastique durcit sous l’effet des variations de température et devient cassant, menant à des micro-fissures et des fuites lentes mais destructrices. Le PVC rigide (PVC-Pression) est la seule option professionnelle pour une installation durable et sécurisée. Sa surface intérieure lisse limite l’accroche du biofilm et facilite grandement l’entretien si nécessaire. Bien que son installation demande plus de rigueur à cause des collages, sa durée de vie est trois à quatre fois supérieure.

La comparaison entre les deux matériaux ne laisse aucune place au doute pour une installation pérenne, surtout lorsqu’elle est dissimulée.

Le seul point faible du PVC rigide réside dans la qualité des collages. Une soudure à froid mal réalisée est une fuite garantie. Heureusement, la méthode professionnelle est simple et rapide, à condition de la suivre scrupuleusement.

Le danger du biofilm qui bouche votre évacuation et fait déborder l’unité intérieure

Beaucoup sous-estiment la quantité d’eau qu’un climatiseur produit. Ce n’est pas quelques gouttes. En conditions humides, par exemple en zone côtière ou lors d’un été orageux, un climatiseur peut produire entre 1 à 5 litres d’eau par heure. Imaginez ce volume d’eau cherchant à s’échapper par un tuyau obstrué. Le débordement n’est pas une possibilité, c’est une certitude. L’agent de cette obstruction est le biofilm, un écosystème visqueux de bactéries et de moisissures.

Comme l’ont observé des spécialistes en climatisation, le biofilm se développe à une vitesse alarmante dans l’environnement idéal que constitue un tuyau de condensats : humidité constante, obscurité et apport régulier de poussières aspirées par l’unité intérieure. Dans ces conditions, un tuyau de 16 mm de diamètre peut être complètement bouché en seulement 3 à 4 mois. L’eau refoule alors dans le bac de l’unité intérieure et finit par déborder, s’écoulant le long du mur.

educational clarity > aesthetic drama. »/>

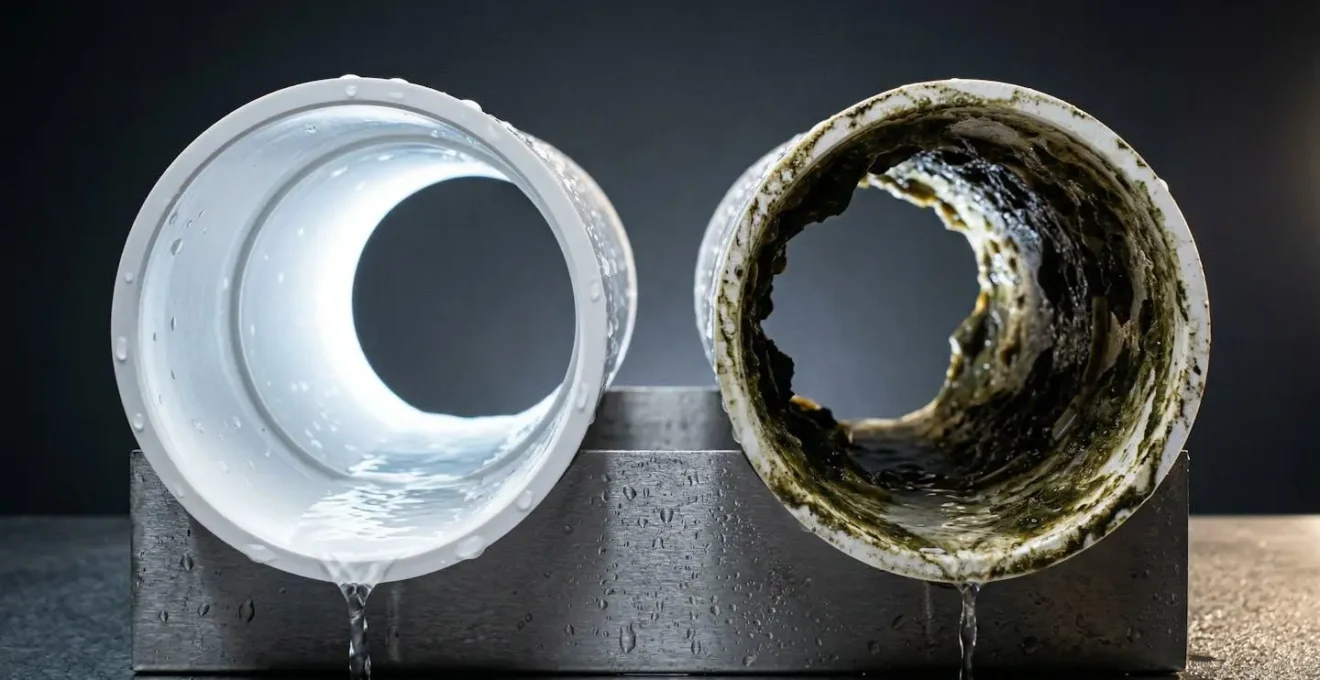

La différence entre un tuyau propre et un tuyau colonisé par le biofilm, comme illustré ici, est frappante. La prévention est donc essentielle. La meilleure défense est une attaque chimique ciblée. Des techniciens ont démontré que le simple fait de placer des pastilles biocides à libération lente directement dans le bac à condensats de l’unité intérieure réduit la formation de biofilm de plus de 90%. Ce geste simple, à renouveler une ou deux fois par an, est la meilleure assurance contre un débordement et les dégâts des eaux qui en découlent.

Où placer le siphon pour éviter les remontées d’odeurs d’égout dans la climatisation ?

Si votre évacuation de condensats est raccordée au réseau des eaux usées de la maison, un siphon n’est pas une option, c’est une obligation. Son rôle est de créer une « garde d’eau », une petite quantité d’eau stagnante qui agit comme un bouchon hydraulique, empêchant les mauvaises odeurs des canalisations de remonter jusqu’à votre unité intérieure et d’être diffusées dans la pièce. Mais son positionnement est critique pour qu’il fonctionne correctement.

Selon les experts, le siphon doit être placé au point le plus bas du réseau d’évacuation, juste avant le raccordement final à la descente des eaux usées. Ce positionnement garantit qu’il reste toujours en eau. Placé trop haut, il pourrait se vider par effet d’aspiration. Il doit également rester accessible pour un nettoyage annuel, car c’est un lieu privilégié pour l’accumulation de biofilm. Dans une installation type, avec une chute verticale suivie d’une section en pente, le siphon se place à la fin de la section en pente, avant la connexion verticale au tuyau d’égout.

Attention cependant au type de siphon. En hiver, lorsque la climatisation ne fonctionne pas en mode froid, l’eau du siphon peut s’évaporer, laissant le passage libre aux odeurs. Pour contrer ce phénomène, il est fortement recommandé d’utiliser un siphon à bille ou à membrane. Ces modèles disposent d’un clapet mécanique qui se ferme lorsque le siphon est sec, assurant une protection anti-odeurs toute l’année. Une garde d’eau minimale de 50mm est nécessaire pour bloquer efficacement les remontées, même en cas de légère surpression dans le réseau.

Le piège de l’air chaud qui passe derrière le split et crée une tache de moisissure sur le mur

Vous constatez une tache de moisissure noire sur le mur, juste autour de votre unité intérieure, mais l’évacuation des condensats semble fonctionner parfaitement. Le coupable n’est pas une fuite, mais un phénomène de condensation invisible qui se produit directement sur votre mur. Ce problème est typique des installations où l’unité intérieure (le « split ») n’est pas parfaitement plaquée contre le mur.

Des professionnels rapportent fréquemment ce cas : de l’air chaud et humide de la pièce s’infiltre par le haut de l’unité et circule dans le petit espace entre le split et le mur. Le mur, refroidi par le fonctionnement de la climatisation, agit comme une paroi froide. Au contact de cette surface, l’humidité contenue dans l’air chaud se condense, créant un microclimat humide et stagnant, idéal pour le développement rapide de moisissures. Le phénomène est totalement invisible et les dégâts n’apparaissent qu’après 2 à 3 mois.

Le diagnostic est simple à réaliser :

• Prenez une feuille de papier très fine (type papier à cigarette).
• Climatisation en marche, faites-la glisser le long du bord supérieur du split.
• Si la feuille est aspirée ou bouge, c’est le signe d’une circulation d’air parasite.

La solution est tout aussi simple : il faut sceller cet espace. Appliquez un cordon de mastic silicone acrylique (qui peut être peint de la couleur du mur) sur tout le pourtour supérieur et sur les côtés du support de l’unité. Une alternative encore plus simple est de coller une bande de joint mousse autocollant, comme ceux utilisés pour l’isolation des fenêtres. Cette barrière physique bloquera toute infiltration d’air et mettra fin au phénomène de condensation murale.

Pourquoi des traces de gras sur les raccords sont le premier signe d’une fuite de gaz ?

Une petite tache sombre et grasse sur un raccord en cuivre (appelé « dudgeon ») peut sembler anodine, juste un peu de saleté. C’est une grave erreur d’interprétation. En plomberie frigorifique, le gras est le symptôme d’une fuite de gaz. Il s’agit d’un signal d’alarme précoce qui, s’il est ignoré, conduira inévitablement à une baisse de performance, une surconsommation électrique et, à terme, à la casse du compresseur, la pièce la plus chère du système.

L’explication est simple. Le gaz frigorigène qui circule dans le circuit n’est pas pur ; il est mélangé à une huile spécifique (polyol-ester) nécessaire à la lubrification du compresseur. Lors d’une micro-fuite, le gaz, très volatil, s’échappe et s’évapore instantanément. Mais l’huile, elle, ne s’évapore pas. Elle suinte et reste sur le raccord, formant une fine pellicule grasse. Cette pellicule agit comme un aimant à poussière, créant avec le temps cette tache sombre caractéristique. Selon les techniciens, cette simple détection visuelle permet d’identifier jusqu’à 80% des fuites bien avant que le client ne remarque une perte de froid.

Ignorer ce signe revient à ignorer le voyant d’huile de votre voiture. La fuite, même minime, va s’aggraver. Le manque de gaz et d’huile forcera le compresseur à tourner plus longtemps et à surchauffer, jusqu’à la panne totale. C’est pourquoi l’entretien professionnel est requis par la loi pour les climatisations contenant plus de 2 kg de fluide ou d’une puissance supérieure à 12 kWh, car un technicien saura immédiatement interpréter ce genre de symptôme.

Comment détecter une fuite sur votre circuit frigorifique avant la panne totale ?

Nous avons vu que des traces de gras sont un indicateur fiable, mais ce n’est pas le seul. Détecter une fuite de gaz frigorigène le plus tôt possible est crucial pour la longévité et l’efficacité de votre climatiseur. Plusieurs méthodes, simples ou plus techniques, permettent de traquer ces fuites avant qu’elles ne causent des dommages irréversibles. La loi impose d’ailleurs un contrôle de votre système de climatisation à une fréquence régulière, mais une vigilance de votre part entre deux visites est essentielle.

En tant qu’utilisateur, vous pouvez surveiller plusieurs signes. L’apparition de givre sur les tuyaux en cuivre de l’unité extérieure est un symptôme classique de manque de gaz. Vous pouvez aussi mesurer le « Delta T » : la différence de température entre l’air aspiré par le split et l’air qu’il souffle. Avec un thermomètre, mesurez l’air ambiant près de la reprise d’air, puis l’air sortant des ailettes. Si cette différence est inférieure à 10-12°C, il y a probablement une perte d’efficacité due à une fuite.

Pour une détection plus précise, notamment au niveau des raccords, la méthode professionnelle la plus accessible est celle du détecteur en spray :

• Le test « Mille-Bulles » : Appliquez un détecteur de fuite en spray (similaire à de l’eau savonneuse très concentrée) sur tous les raccords du circuit.
• L’observation : La moindre fuite, même infime, provoquera la formation de micro-bulles, trahissant l’échappement du gaz.
• Le tirage au vide : Lors de l’installation initiale, exigez de l’installateur un test de « tirage au vide ». Cette procédure met le circuit en dépression et permet, avec un manomètre, de s’assurer d’une étanchéité parfaite avant même l’injection du gaz. C’est la garantie ultime contre les fuites de départ.

Être proactif dans la détection des fuites vous évitera des réparations coûteuses et assurera un fonctionnement optimal de votre installation pour les années à venir.

Ne laissez pas une erreur d’installation transformer votre investissement en une source de problèmes. La gestion de l’eau et du gaz est le cœur d’une climatisation fiable. Pour une tranquillité d’esprit totale, appliquez cette checklist à la lettre lors de votre installation ou demandez à un professionnel de vérifier ces points critiques.
