Une fuite sur une climatisation n’est presque jamais un problème de plomberie, mais la conséquence mathématique d’erreurs de géométrie commises lors de la fixation de la plaque de montage. La solution ne se trouve pas dans le nettoyage du bac, mais dans la maîtrise de principes physiques simples : une pente précise, un espacement correct et une fixation adaptée au support. Ce guide décortique ces règles géométriques pour garantir une installation étanche et durable dès la première vis.
La vision d’une goutte d’eau perlant sous votre unité de climatisation intérieure flambant neuve est plus qu’agaçante, elle est le symptôme d’un échec. Immédiatement, les conseils standards affluent : vérifier si le tuyau d’évacuation n’est pas bouché, nettoyer le bac à condensats… Ces actions, bien que parfois utiles, ne traitent souvent que la conséquence et non la cause racine. Pour un installateur, amateur ou non, comprendre l’origine du problème est la seule voie vers une solution pérenne. La vérité est souvent contre-intuitive et se cache là où on la suspecte le moins : sur la plaque de montage métallique fixée au mur.
Cette simple pièce de métal est le point zéro de toute votre installation. Son positionnement, son inclinaison au millimètre près, et sa fixation ne sont pas de simples étapes de bricolage ; ce sont des calculs de géométrie et de physique qui dictent le comportement futur de l’eau. Une erreur d’un seul degré ou de quelques millimètres peut créer des zones de stagnation, des contre-pentes invisibles à l’œil nu ou des vibrations qui, à terme, mèneront inévitablement à la fuite. Nous n’allons pas ici répéter les conseils de dépannage que vous connaissez déjà.
Au contraire, nous allons adopter la perspective d’un formateur technique. L’objectif est de vous armer d’une compréhension géométrique du système. Nous allons décomposer chaque décision critique liée à la plaque de montage, du calcul de la pente à la sélection des chevilles, pour vous démontrer pourquoi la prévention des fuites est avant tout une science de la précision. En maîtrisant ces principes fondamentaux, vous ne réparerez plus les fuites, vous les rendrez physiquement impossibles.
Cet article vous guidera à travers les principes géométriques et physiques essentiels pour une installation parfaite. Vous découvrirez les règles critiques qui régissent le drainage et la performance de votre climatiseur, de la plaque de montage jusqu’au test final.
Sommaire : La géométrie de la plaque de montage, clé d’une clim sans fuite
- Pourquoi faut-il parfois incliner la plaque de 2mm vers l’évacuation ?
- Comment repérer le centre du trou de sortie sans tomber sur un rail métallique ?
- Scellement chimique ou vis à expansion : que choisir pour un mur en brique creuse ?
- L’erreur de coller la plaque au plafond qui empêche le clipsage final de la coque
- Où placer la mousse isolante sur la plaque pour stopper la résonance du mur ?
- Pourquoi une pente de 1% est insuffisante pour éviter la stagnation dans les tuyaux ?
- Quelle différence de température entre l’entrée et la sortie d’air prouve que la clim fonctionne bien ?
- Comment gérer l’évacuation des eaux de condensation sans risquer l’inondation ?
Pourquoi faut-il parfois incliner la plaque de 2mm vers l’évacuation ?

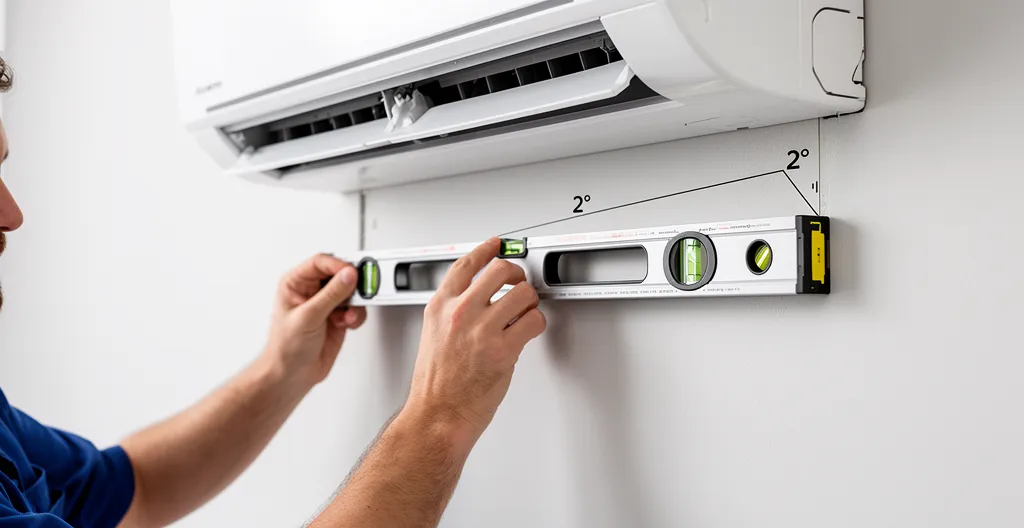

Le niveau à bulle est votre meilleur ami, mais il peut aussi être votre pire ennemi s’il est utilisé dogmatiquement. L’idée de poser une plaque de montage « parfaitement » à l’horizontale est une erreur courante. La physique de l’écoulement de l’eau, surtout en faibles volumes, est régie par des forces comme la tension de surface. Un système de climatisation peut générer une quantité d’eau surprenante, pouvant atteindre 20 à 40 litres d’eau par jour pour 100 m² climatisés. Sur une surface quasi plate, l’eau n’a pas assez d’énergie potentielle pour vaincre la tension superficielle et commencer à s’écouler. Elle stagne, forme des flaques dans le bac, et attend la moindre imperfection pour déborder.
C’est pourquoi les installateurs expérimentés appliquent un principe de précaution géométrique : une légère inclinaison volontaire de la plaque de montage. Une pente de 2 mm sur la largeur de l’unité, dirigée vers le côté de l’évacuation, est souvent suffisante. Cet angle discret, invisible à l’œil nu, donne à l’eau la « poussée » initiale nécessaire pour s’engager dans le tuyau de drainage. Ce n’est pas un défaut de niveau, mais une correction physique intelligente. Comme le montre une étude de cas de l’entreprise ACCP, les professionnels visent une pente continue de 2% à 3% sur toute la ligne d’évacuation pour garantir un flux constant, surtout en rénovation.
Pour visualiser l’importance de ce paramètre, ce tableau synthétise les recommandations de pente en fonction des configurations d’installation.
| Configuration | Pente minimale | Recommandation |
|---|---|---|
| Installation standard | 1 à 2% | 1 cm par mètre minimum |
| Étage/Rénovation | 2 à 3% | Plus de sécurité contre stagnation |
| Chute verticale | 2m vertical | Idéal avant pente horizontale |
Cette micro-pente sur la platine est la première assurance contre la stagnation de l’eau directement à la source, avant même qu’elle n’entre dans le tuyau.
Comment repérer le centre du trou de sortie sans tomber sur un rail métallique ?
Percer le trou d’évacuation, appelé carottage, n’est pas un acte de force brute mais de précision chirurgicale. L’erreur la plus fréquente pour un installateur amateur est de considérer le mur comme une masse homogène. Or, un mur, surtout en plaques de plâtre, est une structure creuse renforcée par des montants métalliques (rails ou fourrures) tous les 40 ou 60 cm. Tomber sur un de ces rails en perçant votre trou de 80 mm est un véritable cauchemar : cela bloque le passage, vous oblige à décaler le trou (compromettant l’esthétique et parfois la pente) et affaiblit la structure.

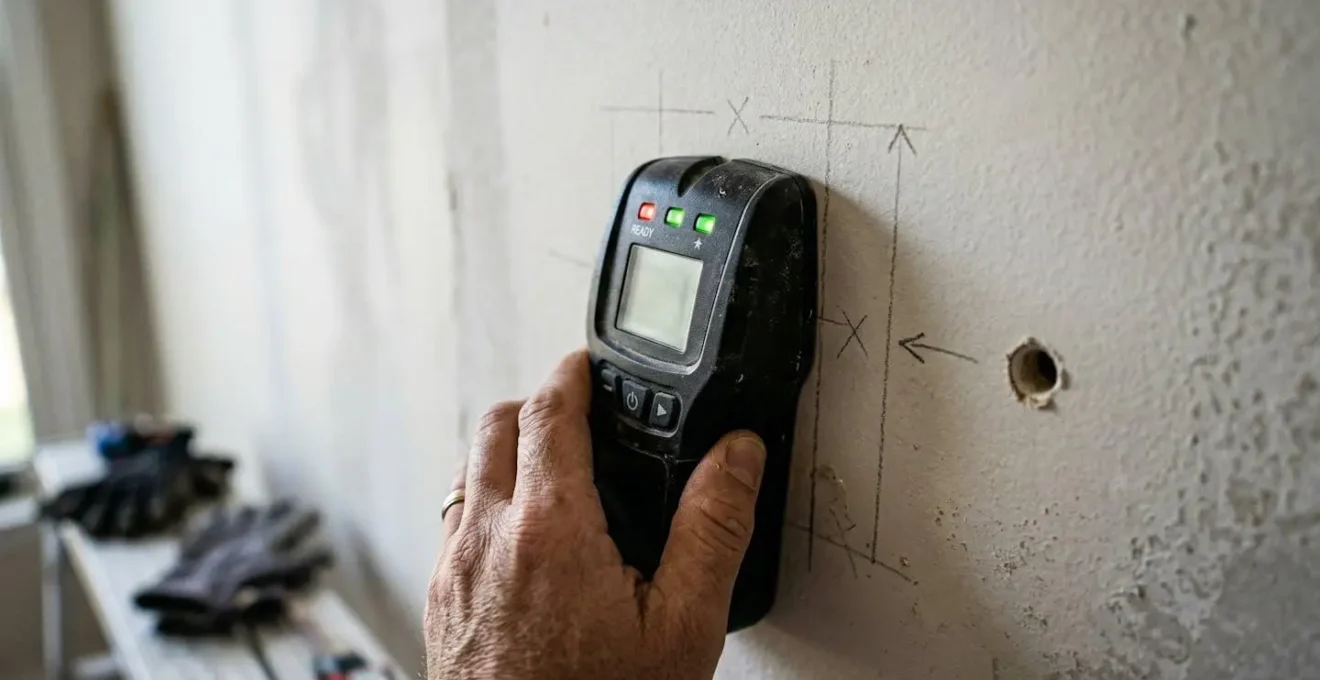

La solution est d’agir comme un chirurgien : repérer avant d’inciser. L’utilisation d’un détecteur de montants électronique est non-négociable. Cet outil simple « scanne » le mur et vous indique précisément où se trouvent les obstacles métalliques ou les montants en bois. La plaque de montage elle-même sert de premier gabarit : elle possède souvent un symbole (un triangle ou un cercle) indiquant le centre théorique du trou de carottage. Utilisez ce repère comme point de départ pour votre exploration avec le détecteur.
Une fois la zone validée comme étant exempte de métal, vous pouvez marquer le centre définitif. La procédure rigoureuse est la suivante :
- Positionnez la plaque de montage à son emplacement final, en respectant la hauteur et la légère pente.
- Utilisez le symbole sur la plaque pour marquer un point de départ.
- Scannez intensivement la zone autour de ce point avec le détecteur de montants.
- Ajustez la position du centre du trou pour être parfaitement entre deux rails.
- Ce n’est qu’après cette validation que vous pouvez commencer le perçage, toujours en inclinant légèrement la mèche vers le bas et l’extérieur pour initier la pente du tuyau.
Cette étape de détection préventive est le garant d’un passage propre pour vos liaisons frigorifiques et votre tuyau d’évacuation, évitant les coudes forcés et les contre-pentes accidentelles.
Scellement chimique ou vis à expansion : que choisir pour un mur en brique creuse ?
Le choix de la fixation pour la plaque de montage est un arbitrage entre rapidité, coût et durabilité. Sur un mur plein en béton, des chevilles à expansion classiques suffisent. Mais sur un support comme la brique creuse, la donne change radicalement. Une cheville à expansion standard risque de s’ancrer dans le vide des alvéoles ou de fracturer les fines parois de la brique, offrant une tenue médiocre et qui se dégradera avec le temps à cause des micro-vibrations de l’unité.
C’est là que le « théorème de la fixation » entre en jeu. Le choix doit être dicté par la nature du mur. Pour la brique creuse, le scellement chimique est techniquement supérieur. Il ne fonctionne pas par expansion, mais par adhésion. La résine est injectée dans un tamis, qui la répartit dans les alvéoles de la brique. En durcissant, elle crée un bloc monolithique qui épouse parfaitement la structure interne du mur. Ce bloc offre une résistance à l’arrachement incomparable et, avantage crucial, il absorbe une grande partie des vibrations, réduisant le bruit et la fatigue du support.
La vis à expansion reste une option viable pour des unités légères si elle est spécifiquement conçue pour les matériaux creux (type cheville Molly pour le placo, ou cheville à déformation pour la brique). Cependant, pour une tranquillité d’esprit totale et une installation pérenne, le scellement chimique est la solution d’ingénieur.
Le tableau suivant résume les avantages et inconvénients pour vous aider à prendre une décision éclairée, spécifiquement pour un mur en brique creuse.
| Type de fixation | Avantages | Inconvénients | Recommandation |
|---|---|---|---|
| Scellement chimique | Remplit alvéoles, absorbe vibrations, réduit transmission sonore | Temps de séchage, coût plus élevé | Idéal pour charges lourdes + vibrations |
| Vis à expansion | Installation rapide, économique | Moins efficace contre vibrations, risque de jeu | Suffisant pour petites unités |
| Chevilles à frapper | Mise en œuvre simple | Inadapté aux briques creuses | À éviter absolument |
Une fixation robuste n’assure pas seulement que l’unité ne tombera pas ; elle garantit que la géométrie de votre installation restera stable dans le temps, sans jeu ni affaissement qui pourraient ruiner votre pente si durement calculée.
L’erreur de coller la plaque au plafond qui empêche le clipsage final de la coque
En cherchant à dissimuler au maximum l’unité intérieure, une erreur fréquente consiste à vouloir la « coller » le plus haut possible contre le plafond. C’est une erreur de géométrie aux conséquences multiples. La première, purement mécanique, est l’impossibilité de clipser correctement la coque de l’appareil sur sa plaque de montage. L’unité intérieure s’accroche par le haut de la plaque puis bascule vers le mur pour se verrouiller par des clips en partie basse. Si la plaque est trop proche du plafond, vous n’aurez pas le dégagement nécessaire pour effectuer ce mouvement de bascule. Vous vous retrouverez avec une unité qui « flotte », mal fixée et génératrice de vibrations.
La seconde conséquence est encore plus critique et directement liée à la performance et aux risques de fuite. La reprise d’air de la plupart des climatiseurs se fait par le dessus de l’appareil. Si vous ne laissez pas un espace suffisant, vous étouffez littéralement votre climatiseur. Le flux d’air sera réduit, le ventilateur forcera, et la sonde de température ambiante, baignant dans une poche d’air mal renouvelé, enverra des informations erronées au système. Le guide d’installation ManoMano est très clair à ce sujet :
L’unité intérieure doit être placée à au moins 15 cm du plafond, et au-delà de 2 m de hauteur sur un mur donnant sur l’extérieur
– Guide ManoMano, Guide d’installation de climatisation ManoMano
Cette règle n’est pas une suggestion esthétique, mais une nécessité fonctionnelle. Un flux d’air insuffisant peut entraîner une formation excessive de givre sur l’évaporateur, qui en fondant, peut produire un volume d’eau que le bac à condensats, même avec une pente parfaite, ne peut gérer instantanément, provoquant un débordement. Il est donc impératif de respecter une distance minimale, les recommandations standards exigeant 15 cm minimum du plafond. Cette cote est la garantie d’un clipsage facile et d’une « respiration » saine pour l’appareil.
Cet espace est donc une contrainte géométrique non négociable qui assure la bonne cinématique du montage et la physique du flux d’air de l’appareil.
Où placer la mousse isolante sur la plaque pour stopper la résonance du mur ?
Un climatiseur est un appareil vibrant. Le compresseur, situé dans l’unité extérieure, est la source principale, mais le ventilateur de l’unité intérieure génère aussi ses propres vibrations. Lorsque la plaque de montage est fixée directement sur le mur, surtout un mur creux comme une cloison en placo, elle agit comme la caisse de résonance d’une guitare. Le mur amplifie les micro-vibrations et les transforme en un bourdonnement sourd et permanent, particulièrement audible la nuit. Ce phénomène, appelé pont phonique, peut rendre l’utilisation de la climatisation très inconfortable.
La solution consiste à découpler acoustiquement la plaque de montage du mur. Il ne s’agit pas d’emballer toute la plaque dans de la mousse, mais de placer stratégiquement des matériaux absorbants aux points de contact critiques. Le but est de créer une barrière souple qui « casse » la transmission des vibrations. L’utilisation de mousse à cellules fermées ou de rondelles en caoutchouc (silent blocs) est idéale.
Les zones à traiter en priorité forment une cartographie de l’isolation :
- Points de fixation principaux : C’est par là que la majorité des vibrations se transmet. Placer une rondelle en caoutchouc ou un petit carré de silent bloc entre la plaque et le mur, au niveau de chaque vis, est l’action la plus efficace.
- Coins de la plaque : Ajouter de petites bandes de mousse adhésive aux quatre coins de la plaque assure qu’aucun contact rigide ne subsiste si la plaque venait à fléchir légèrement.
- Passage des tuyauteries : Le trou de carottage peut aussi être un pont phonique. Utiliser un joint en mousse autour des tuyaux à leur passage dans le mur permet de les isoler de la maçonnerie.
- Centre de la plaque : Si le design de l’unité fait qu’elle appuie également sur le centre de la plaque, un patin de mousse haute densité peut y être ajouté pour éviter ce contact direct.
En traitant ces points névralgiques, vous créez une interface d’amortissement qui isole l’unité du mur, transformant un potentiel tambour en un support silencieux.
Cette étape, souvent négligée, est la différence entre une climatisation que l’on subit et une climatisation que l’on oublie.
Pourquoi une pente de 1% est insuffisante pour éviter la stagnation dans les tuyaux ?

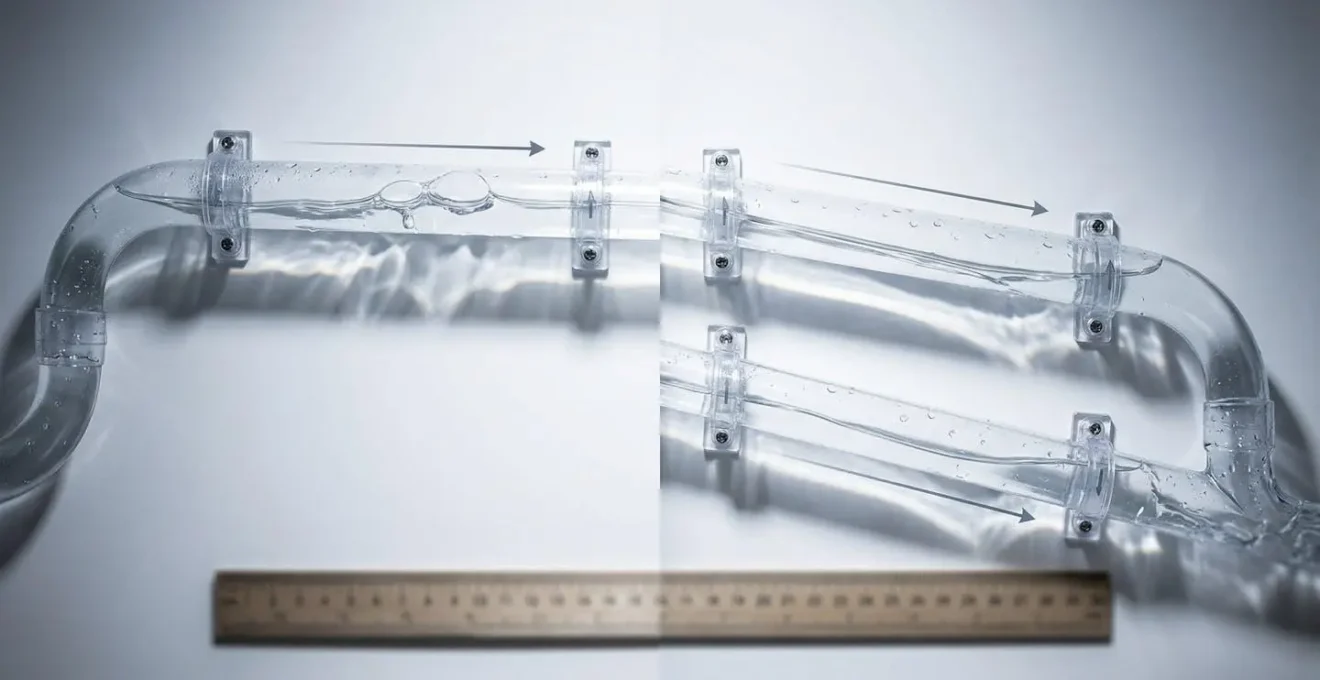

La règle de la pente est le B.A.-ba de l’évacuation des condensats, mais une compréhension approximative de cette règle est la cause de nombreux sinistres. Une pente de 1% (soit 1 cm de dénivelé par mètre de longueur) peut sembler suffisante en théorie. En pratique, c’est une recette pour les ennuis. Conformément aux normes DTU françaises (60.11 et 65.9), une pente de 1 à 2% est le minimum syndical, mais l’expérience du terrain pousse à toujours viser la fourchette haute.
Le problème d’une pente trop faible est double. Premièrement, comme nous l’avons vu, elle peine à vaincre la tension de surface de l’eau. Deuxièmement, et c’est le plus insidieux, elle favorise la création de biofilm. L’eau qui stagne ou s’écoule trop lentement dans le tuyau, combinée à la poussière et aux bactéries de l’air, crée un environnement idéal pour le développement d’une gelée visqueuse. Ce biofilm tapisse les parois du tuyau, réduit son diamètre utile et finit par créer un bouchon complet. Une pente de 2% ou plus crée un flux suffisamment rapide pour « nettoyer » le tuyau en continu, empêchant ce phénomène.
Étude de cas : le drame de la pente insuffisante
Sur un forum professionnel, un installateur a partagé son expérience d’une installation avec une pente initialement calculée à 1%. Le tuyau courait sur 4 mètres derrière une plinthe, puis 2 mètres sous carrelage. La faible pente, combinée à l’absence de supports intermédiaires pour maintenir une ligne droite, a créé des « ventres » où l’eau stagnait. En quelques mois, des bouchons de biofilm se sont formés, provoquant des refoulements et des odeurs nauséabondes. La seule solution a été de tout casser pour refaire une ligne complète avec une pente rigoureusement maintenue à 2%.
La pente n’est donc pas une simple direction, c’est la vitesse que vous donnez à l’eau pour s’auto-nettoyer. Visez toujours 2% comme minimum vital.
Quelle différence de température entre l’entrée et la sortie d’air prouve que la clim fonctionne bien ?
Le « Delta T » (ΔT) est la mesure la plus simple et la plus puissante pour diagnostiquer la santé de votre climatiseur. Il s’agit de la différence entre la température de l’air aspiré par l’unité (reprise d’air, au-dessus) et la température de l’air soufflé (en façade). Un ΔT correct prouve non seulement que votre appareil produit du froid, mais aussi qu’il le fait efficacement, ce qui est directement lié à un bon flux d’air… et donc à un bon positionnement de la plaque de montage.
Pour le mesurer, placez un thermomètre à la reprise d’air, puis un autre au centre de la veine d’air soufflé. Laissez le climatiseur fonctionner pendant 15 minutes en mode froid maximal, puis faites la soustraction. Un ΔT sain en mode froid se situe généralement entre 12°C et 15°C. Si votre ΔT est trop faible (inférieur à 8-10°C), cela peut indiquer un problème. L’une des causes les plus courantes est une mauvaise reprise d’air, précisément le problème causé par une plaque de montage collée au plafond ! Si l’appareil « ravale » son propre air froid, le ΔT s’effondre.
Cette mesure est un excellent indicateur de la qualité de votre installation géométrique. De plus, un bon fonctionnement frigorifique est indissociable d’une bonne déshumidification, et donc d’une production de condensats. Comme le souligne un expert d’Habitatpresto :
La déshumidification est la preuve ultime du bon fonctionnement ET du bon drainage. Une clim qui refroidit mais ne déshumidifie pas peut cacher un problème d’évacuation
– Expert Habitatpresto, Guide diagnostic climatisation
Ce tableau vous aidera à poser un premier diagnostic en fonction du Delta T que vous mesurez.
| Delta T mesuré | Diagnostic probable | Action corrective |
|---|---|---|
| < 8°C | Obstruction reprise d’air | Vérifier espace plaque/plafond |
| 8-12°C | Fonctionnement limite | Nettoyer filtres et vérifier charge |
| 12-15°C | Fonctionnement normal | Maintenance préventive |
| > 15°C | Sur-refroidissement | Vérifier thermostat et charge gaz |
Un bon Delta T est la signature d’une installation réussie, où la thermodynamique et la géométrie travaillent en parfaite harmonie.
À retenir
- Une pente d’évacuation inférieure à 2% est une cause quasi certaine de stagnation et de bouchons de biofilm à moyen terme.
- Un espace vital d’au moins 15 cm entre le haut de l’unité et le plafond est non-négociable pour le flux d’air et le clipsage de la coque.
- Le choix de la fixation (chimique ou mécanique) doit être dicté par la nature du mur pour garantir la stabilité de la géométrie dans le temps.
Comment gérer l’évacuation des eaux de condensation sans risquer l’inondation ?
Après avoir respecté chaque principe géométrique, de la pente de la plaque au cheminement du tuyau, il reste une étape cruciale : la validation empirique. Vous ne pouvez pas vous contenter de supposer que tout fonctionnera. Vous devez le prouver. Le « test de la bouteille d’eau » est une procédure de contrôle qualité simple et infaillible que tout installateur devrait pratiquer avant de refermer le capot de l’unité intérieure.
Ce test simule une production massive et soudaine de condensats, bien au-delà de ce que l’appareil produit en conditions normales. Il permet de vérifier deux choses : la capacité du bac à collecter l’eau sans déborder, et la capacité de toute la ligne d’évacuation à drainer ce volume rapidement et intégralement. Si votre installation passe ce test de stress, elle fonctionnera parfaitement au quotidien. La procédure est simple et doit être menée avec l’alimentation électrique coupée pour des raisons de sécurité évidentes.
Enfin, la prévention des inondations ne s’arrête pas à l’installation. Une maintenance régulière est indispensable. Avec le temps, même une installation parfaite peut voir son tuyau s’encrasser. C’est pourquoi la réglementation française impose un entretien professionnel obligatoire tous les 2 ans pour les appareils de plus de 4kW. Cette visite permet de nettoyer le circuit et de garantir que la géométrie de l’écoulement reste optimale.
Votre plan d’action : le test de validation final « bouteille d’eau »
- Sécurisation : Coupez l’alimentation électrique générale du climatiseur au tableau électrique.
- Accès : Ouvrez le capot de l’unité intérieure pour accéder visuellement au bac à condensats situé à la base de l’évaporateur.
- Test initial : Versez très lentement l’équivalent d’un verre d’eau (environ 25cl) directement dans le bac, du côté le plus éloigné de la sortie d’évacuation.
- Observation : Observez l’eau remplir le bac et s’écouler dans le tuyau. Elle doit s’évacuer complètement, sans aucun débordement et sans stagnation résiduelle importante.
- Validation finale : Si le premier test est concluant, répétez l’opération avec un volume plus important (50cl à 1 litre) pour simuler une charge maximale et vérifier l’absence de refoulement.
En conclusion, une fuite de climatiseur n’est pas une fatalité mais le résultat d’une série de petites négligences géométriques. En traitant la plaque de montage non pas comme un simple support mais comme le fondement géométrique de votre système de drainage, vous transformez une source potentielle de problèmes en une garantie de fiabilité. Pour garantir le succès de votre prochaine installation, revoyez ces points comme une checklist sacrée avant même de sortir la perceuse.
