Comment détecter une fuite sur votre circuit frigorifique avant la panne totale ?

Une baisse de performance de votre pompe à chaleur ou de votre climatiseur n’est jamais anodine. Avant même que l’appareil ne cesse de produire du froid ou du chaud, des signes subtils peuvent indiquer un problème sérieux : une fuite sur le circuit frigorifique. Pour un bricoleur averti, la tentation est grande de vouloir investiguer, voire de « compléter » le niveau de gaz. Pourtant, cette démarche est à la fois dangereuse et illégale. La manipulation des fluides frigorigènes est strictement encadrée pour des raisons de sécurité et d’impact environnemental majeur.

Loin des solutions de fortune, une approche experte consiste d’abord à savoir lire les symptômes. Il ne s’agit pas de se substituer au professionnel, mais de comprendre la gravité de la situation pour agir de manière éclairée. Comprendre pourquoi une simple trace huileuse est un indice critique ou pourquoi une recharge sauvage est une hérésie technique et écologique est la première étape d’une maintenance responsable. La véritable compétence ne réside pas dans la manipulation du gaz, mais dans la capacité à poser le bon diagnostic pour faire appel à la bonne expertise.

Cet article vous guidera à travers les méthodes de détection, des plus simples aux plus professionnelles, en insistant sur le « pourquoi » derrière chaque phénomène. Nous décortiquerons les conséquences d’une fuite, les erreurs à ne jamais commettre et le cadre réglementaire qui protège à la fois les utilisateurs et la planète. L’objectif : vous donner les clés pour passer du statut de propriétaire inquiet à celui d’acteur averti de la maintenance de votre installation.

Pour naviguer efficacement à travers les aspects cruciaux de ce diagnostic, cet article est structuré pour vous apporter des réponses claires et techniques. Découvrez les étapes et les raisonnements qui vous permettront de comprendre l’origine et la gravité d’une fuite de gaz.

Pourquoi des traces de gras sur les raccords sont le premier signe d’une fuite de gaz ?

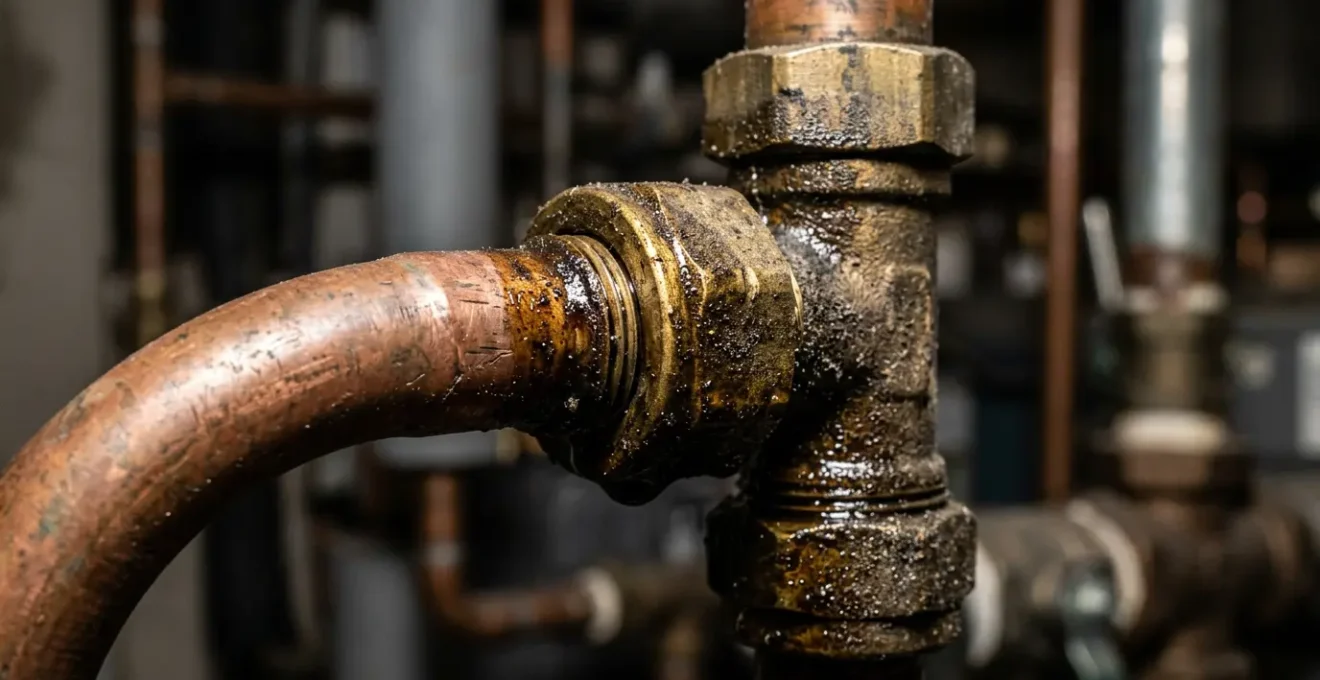

La présence d’une substance grasse et sombre autour des raccords en laiton (dudgeons) ou des valves de service est l’indice le plus fiable et le plus visible d’une fuite de fluide frigorigène. Contrairement à une idée reçue, ce n’est pas le gaz lui-même qui est visible, mais l’huile contenue dans le circuit. Cette huile, indispensable à la lubrification du compresseur, est transportée à travers tout le système par le fluide frigorigène. Lorsqu’une micro-fuite apparaît, le gaz s’échappe en entraînant avec lui de fines particules d’huile.

Au contact de l’air, cette huile se mélange à la poussière et à l’humidité ambiante, formant un dépôt gras et collant précisément à l’endroit de la fuite. C’est un signal d’alerte précoce et extrêmement précieux. D’ailleurs, les professionnels confirment que si vous trouvez des traces d’huile quelque part dans le système, c’est probablement le point de fuite dans 80% des cas. En plus de ce signe visuel, une fuite peut parfois se manifester par un léger sifflement audible à proximité de l’unité lorsque le compresseur fonctionne.

L’inspection visuelle doit donc être méticuleuse et se concentrer sur les points de connexion critiques :

• Les raccords dudgeon au niveau des unités intérieure et extérieure.
• Les valves de service (schrader) où les manomètres sont connectés.
• Les soudures (brasures) réalisées lors de l’installation.
• Les coudes et les zones où les tuyaux en cuivre pourraient subir des vibrations ou des frottements.

Identifier ces traces permet non seulement de confirmer une suspicion de fuite mais aussi d’orienter précisément le diagnostic du technicien certifié qui interviendra pour la réparation.

Comment les professionnels utilisent l’azote pour tester l’étanchéité de votre circuit ?

Lorsqu’une fuite est suspectée mais non localisée, ou pour garantir la qualité d’une installation neuve, les frigoristes certifiés n’utilisent jamais d’air comprimé ni ne rechargent le système « à l’aveugle ». Ils procèdent à un test d’épreuve à l’azote, une méthode rigoureuse qui garantit une détection fiable et sécurisée. L’azote est un gaz neutre, sec et ininflammable, ce qui prévient tout risque d’explosion et, surtout, n’introduit pas d’humidité dans le circuit, une contamination fatale pour le système.

Le protocole est précis et méthodique, illustrant la différence fondamentale entre une approche de bricolage et une intervention professionnelle. Il vise à mettre le circuit sous une pression bien supérieure à sa pression de service habituelle pour révéler les failles les plus infimes.

Cette mise sous pression à l’azote est une étape non négociable avant toute charge en fluide frigorigène sur une installation neuve ou après une réparation. C’est la seule méthode qui assure que le circuit est parfaitement hermétique.

technical accuracy > atmosphere. »/>

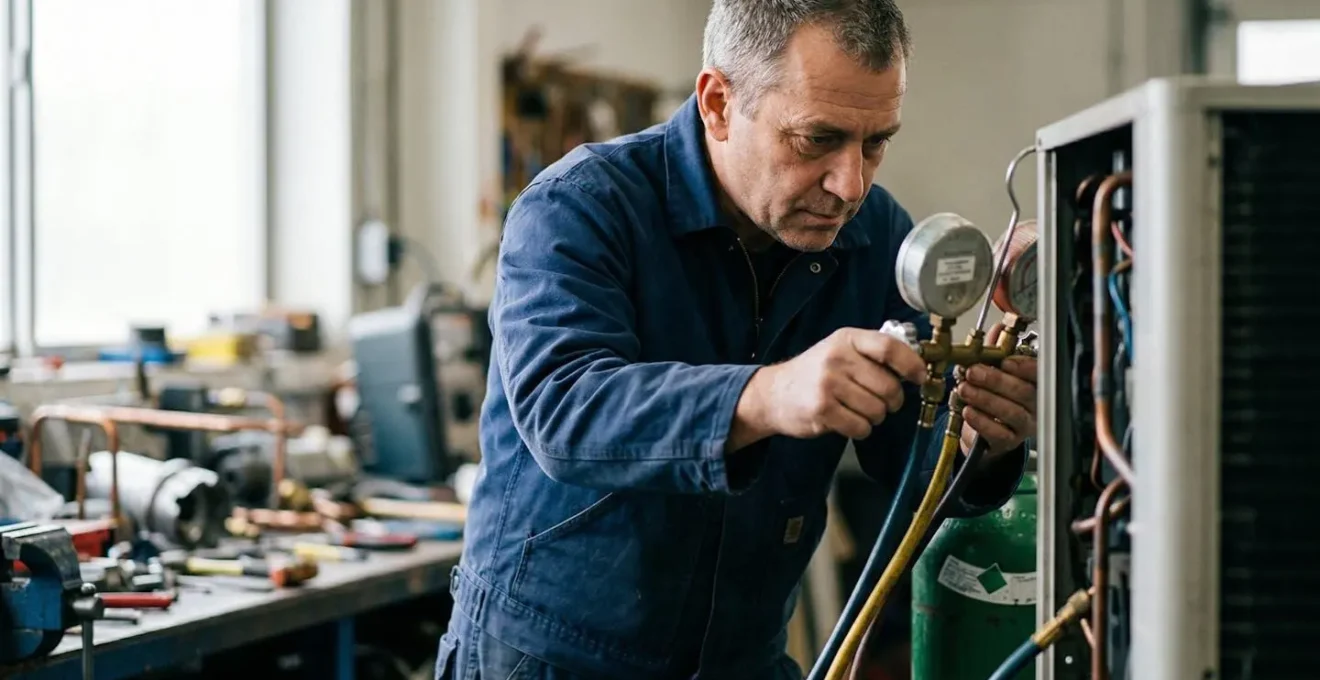

Comme on peut le voir, l’utilisation d’un équipement spécifique comme un manifold de précision est indispensable. Cela permet de contrôler avec exactitude la pression injectée et de détecter des variations infimes, impossibles à mesurer avec des outils standards.

Eau savonneuse ou détecteur électronique : quelle méthode est fiable pour les micro-fuites ?

Une fois la présence d’une fuite confirmée par une baisse de pression à l’azote, il faut la localiser avec précision. Deux méthodes principales sont couramment utilisées, mais leur efficacité varie grandement selon la taille de la fuite. L’eau savonneuse, ou un produit moussant spécifique, est la technique la plus ancienne. Appliquée sur un raccord ou une soudure suspecte, elle formera des bulles au passage du gaz. C’est une méthode efficace pour les fuites franches, mais elle montre vite ses limites : elle est quasi inutile en cas de vent, sur des surfaces chaudes où l’eau s’évapore, ou pour des fuites très faibles (micro-fuites).

Pour les micro-fuites, seul le détecteur électronique est réellement fiable. Cet appareil est capable de « renifler » la présence de gaz halogénés (la famille des fluides frigorigènes) en très faible concentration dans l’air. Sa sensibilité est son principal atout.

Comme le souligne la CAPEB (Confédération de l’Artisanat et des Petites Entreprises du Bâtiment) dans ses guides professionnels :

Le détecteur de fuite électronique est le matériel le plus utilisé. Il doit toutefois disposer d’un seuil de détection inférieur ou égal à 5 grammes par an et être vérifié au moins une fois tous les 12 mois.

– CAPEB, Guide professionnel sur les contrôles d’étanchéité

Le tableau suivant, basé sur les recommandations du métier, synthétise les avantages et inconvénients de chaque méthode, en y ajoutant le traceur fluorescent, une autre technique professionnelle.

En conclusion, si l’eau savonneuse reste un bon outil de premier diagnostic pour un professionnel sur une fuite évidente, le détecteur électronique est indispensable pour garantir l’absence totale de micro-fuites et assurer une réparation durable.

L’erreur fatale de recharger du gaz sans réparer la fuite au préalable

Face à une climatisation qui ne refroidit plus, l’idée de simplement « refaire le plein » de gaz peut sembler une solution rapide et économique. C’est en réalité l’erreur la plus grave, aux conséquences désastreuses sur trois plans : économique, mécanique et environnemental. Recharger un circuit qui fuit, c’est littéralement jeter de l’argent et polluer inutilement, tout en préparant une panne bien plus sévère.

Sur le plan économique, un système en sous-charge de fluide frigorigène voit son rendement s’effondrer. Le compresseur tourne en continu pour essayer d’atteindre la consigne de température, sans jamais y parvenir. Il en résulte une augmentation de 20% à 30% de la consommation énergétique. Pour une entreprise, cela peut représenter une perte de productivité estimée à 500€ par jour. La recharge devient alors un pansement coûteux sur une hémorragie financière.

Sur le plan environnemental, l’impact est catastrophique. Les fluides frigorigènes sont de puissants gaz à effet de serre. Leur Potentiel de Réchauffement Global (PRG) indique leur pouvoir réchauffant par rapport au CO2. Le R410A, encore très répandu, a un PRG de 2088. Cela signifie que relâcher 1 kg de ce gaz dans l’atmosphère équivaut à émettre 2088 kg de CO2. Comme le souligne une analyse d’impact, recharger 1 kg de R410A sans réparer la fuite revient à annuler les bénéfices écologiques de près de 10 000 km parcourus avec une petite voiture. C’est une infraction à la réglementation F-Gas, qui interdit formellement le « dégazage » sauvage.

Enfin, sur le plan mécanique, un manque de fluide entraîne un mauvais retour d’huile au compresseur. Sans lubrification adéquate, les pièces mécaniques s’usent prématurément, chauffent et finissent par casser. La « simple » fuite se transforme alors en une panne totale du compresseur, la pièce la plus chère du système, dont le remplacement peut coûter plusieurs milliers d’euros. Réparer la fuite dès le début est donc toujours l’option la plus économique et la plus responsable.

Pourquoi une surcharge de gaz est aussi nuisible qu’un manque de gaz pour le compresseur ?

Si le manque de gaz est un problème bien connu, l’excès de fluide frigorigène, ou surcharge, est un danger tout aussi grave, voire plus rapide, pour la santé du compresseur. Cette situation survient généralement après une recharge effectuée « au jugé », sans balance de précision ni respect des préconisations du fabricant. Le compresseur est une pompe conçue pour comprimer un gaz, et non un liquide. Une surcharge perturbe l’équilibre thermodynamique du circuit et expose le compresseur à deux risques majeurs.

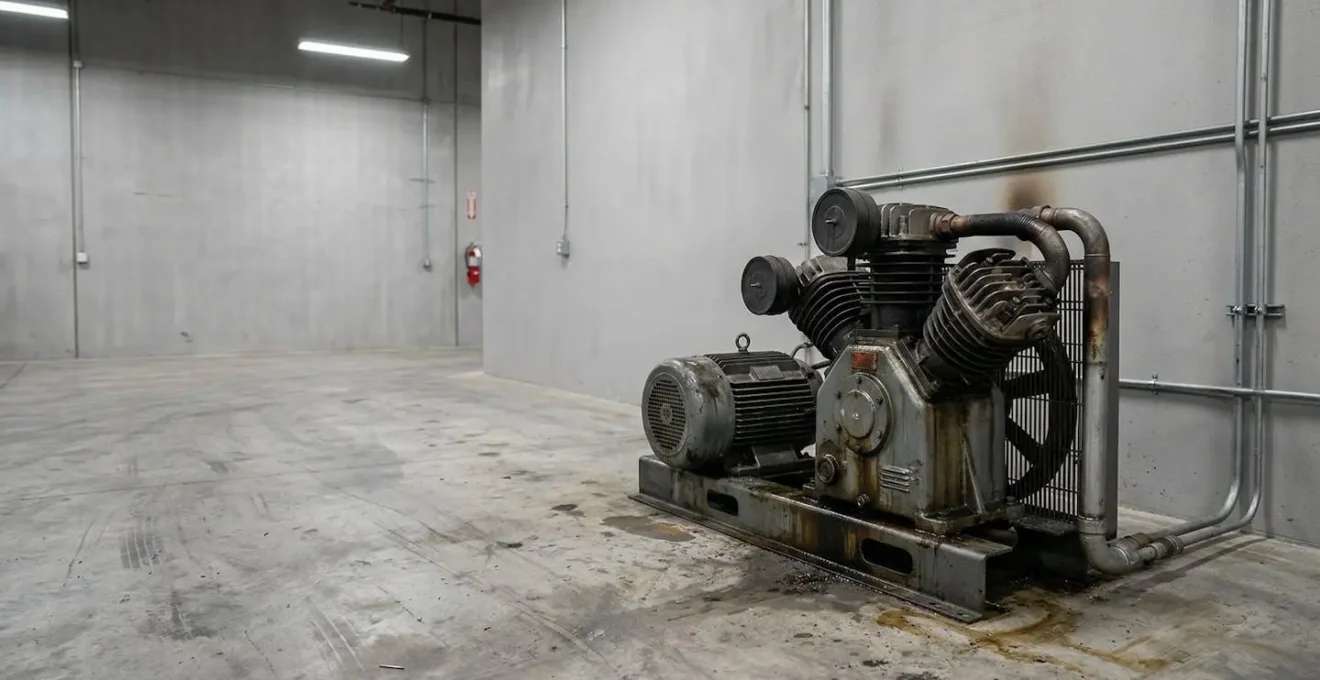

Le premier risque, le plus destructeur, est le « coup de liquide ». En cas de surcharge, le fluide frigorigène n’a pas assez d’espace dans le condenseur pour se transformer entièrement en liquide, et inversement dans l’évaporateur pour devenir entièrement gazeux. Des gouttelettes de fluide liquide sont alors aspirées par le compresseur. La compression d’un liquide, qui est incompressible, provoque un choc mécanique d’une violence inouïe sur les clapets, les pistons ou la volute du scroll. Les dommages sont souvent instantanés et irréversibles.

minimalism > technical detail. »/>

Le second risque est une pression de refoulement excessive. Trop de fluide dans le circuit fait grimper anormalement la pression en sortie de compresseur. Celui-ci doit alors fournir un effort beaucoup plus important pour fonctionner, ce qui entraîne une surchauffe de ses enroulements électriques et une surconsommation d’énergie. À terme, cette surchauffe peut « griller » le moteur du compresseur, provoquant une panne définitive.

Ces deux phénomènes démontrent qu’il n’y a aucune marge de manœuvre dans la charge d’un circuit frigorifique. La quantité de fluide doit être précise au gramme près, une opération qui ne peut être réalisée que par un professionnel équipé d’une balance électronique et des fiches techniques du fabricant. La surcharge est la preuve ultime que l’improvisation n’a pas sa place en matière de fluides frigorigènes.

Comment le test à l’azote à 40 bars garantit l’absence de micro-fuites ?

Le test d’épreuve à l’azote ne se contente pas de confirmer une fuite ; il la quantifie et la révèle grâce à un principe physique simple : plus la pression est élevée, plus le débit de fuite est important et donc plus facile à détecter. Mettre un circuit sous une pression de 40 bars (ou plus, selon les spécifications du fabricant) peut sembler extrême, mais c’est la seule méthode qui garantit l’étanchéité face aux micro-fuites, celles qui vident un système en plusieurs mois.

Pourquoi une telle pression ? Une fuite qui laisserait échapper quelques grammes de fluide par an à une pression de service de 8 ou 10 bars deviendra une fuite beaucoup plus franche et mesurable sous 40 bars. L’azote, en s’échappant par la micro-fissure à cette pression, créera un sifflement plus audible ou des bulles beaucoup plus grosses avec un détecteur moussant. Cela permet au technicien de trouver des défauts qui seraient restés invisibles dans des conditions normales de fonctionnement.

La sensibilité de la mesure est également un facteur clé. Les données techniques du CETIM (Centre Technique des Industries Mécaniques) illustrent parfaitement ce point : une chute de pression de 10 mbar en 24h sous 8 bars équivaut à une fuite considérable de 15.3 kg de R134a par an. Un manomètre de haute précision est donc essentiel pour interpréter le résultat du test. Laisser le circuit sous pression pendant plusieurs heures permet de s’assurer qu’aucune variation, même minime, n’a lieu, confirmant ainsi l’étanchéité parfaite du système.

Cette méthode, dite « directe », est bien plus fiable que les méthodes « indirectes » qui consistent à contrôler les paramètres de fonctionnement de la machine. Seule la mise sous pression permet de s’affranchir des variables de température et de fonctionnement pour donner un verdict binaire : le circuit est étanche, ou il ne l’est pas. C’est une garantie de qualité et de durabilité pour toute intervention.

Le risque physique grave de manipuler des raccords sous pression sans gants

Au-delà des pannes mécaniques et de l’impact environnemental, la manipulation d’un circuit frigorifique présente des risques physiques graves et immédiats pour toute personne non formée et non équipée. Le principal danger vient de la nature même du fluide frigorigène : un liquide qui se vaporise à très basse température, même à température ambiante. Toute intervention sur un raccord, même si le système est à l’arrêt, expose à une libération brutale de fluide.

Le contact direct du fluide frigorigène liquide avec la peau provoque une brûlure cryogénique. La température d’ébullition du R410A, par exemple, est d’environ -51°C. Au contact de la peau, il absorbe si rapidement la chaleur qu’il gèle instantanément les tissus en profondeur. Une brûlure de ce type est extrêmement douloureuse et bien plus grave qu’une brûlure par le chaud, car les dégâts sur les cellules peuvent être irréversibles. Le port de gants de protection adaptés et de lunettes de sécurité n’est donc pas une option, mais une obligation absolue.

Un autre risque, plus sournois, est l’injection d’huile sous pression. Le circuit contient de l’huile mélangée au fluide. En cas de desserrage d’un raccord sous pression, un jet d’huile peut être projeté à haute vitesse et pénétrer sous la peau. Cet accident, même s’il semble bénin en apparence, constitue une urgence chirurgicale majeure. L’huile injectée dans les tissus peut provoquer une nécrose (mort des tissus) rapide si elle n’est pas retirée chirurgicalement dans les plus brefs délais.

Avant même d’envisager la moindre inspection de proximité sur votre installation, il est impératif de prendre conscience de ces dangers et de vérifier quelques points de sécurité élémentaires.

Pourquoi est-il interdit d’acheter et manipuler du gaz frigo sans attestation de capacité ?

L’interdiction stricte pour les particuliers d’acheter et de manipuler des fluides frigorigènes n’est pas une simple contrainte administrative. Elle repose sur deux piliers fondamentaux : la protection de l’environnement et la sécurité des personnes. La réglementation européenne F-Gas et sa transposition en droit français sont conçues pour limiter l’impact des gaz à effet de serre et prévenir les accidents graves.

L’argument environnemental est écrasant. Comme nous l’avons vu, les fluides frigorigènes ont un Potentiel de Réchauffement Global (PRG) des centaines ou des milliers de fois supérieur à celui du CO2. Manipuler ces gaz sans l’équipement adéquat (station de récupération, manomètres, balance) conduit inévitablement à des fuites dans l’atmosphère. La loi impose donc que toute personne intervenant sur un circuit frigorifique soit titulaire d’une « attestation de capacité à la manipulation des fluides frigorigènes ». Cette certification garantit que le technicien est formé aux bonnes pratiques et dispose du matériel nécessaire pour opérer en circuit fermé, sans rejet de gaz.

L’argument de la sécurité est tout aussi critique. Comme le rappellent les guides professionnels, une manipulation erronée peut avoir des conséquences dramatiques.

En somme, l’attestation de capacité n’est pas un simple « permis ». C’est la garantie que l’intervenant maîtrise la complexité technique, les risques physiques et l’impact environnemental de chaque geste. Confier son installation à un professionnel certifié, c’est donc un acte de responsabilité et la seule assurance d’un travail réalisé dans les règles de l’art, en toute sécurité.

Pour assurer la longévité et la performance de votre installation, l’étape suivante consiste à faire appel à un frigoriste certifié pour un diagnostic d’étanchéité professionnel et une réparation conforme à la réglementation.
