Comment cintrer vos tuyaux frigorifiques en cuivre sans les pincer ni les casser ?

Le crève-cœur de tout autoconstructeur qui installe sa climatisation : ce moment de tension où, en formant une courbe, le tuyau de cuivre se plie, s’écrase, se pince. La liaison est fichue, il faut couper, racheter du cuivre, et la peur de la fuite de gaz s’installe durablement. Beaucoup pensent que la solution réside uniquement dans l’achat d’une cintreuse de qualité. C’est une partie de la réponse, mais c’est loin d’être suffisant. Sur le terrain, un bon tuyauteur sait que la véritable compétence n’est pas dans le geste, mais dans l’anticipation et la compréhension de la matière.

La plupart des guides se concentrent sur le « comment faire le geste ». Ils vous diront d’aller doucement, d’utiliser le bon galet. Mais ils omettent l’essentiel : la physique du cuivre. Le métal que vous tordez change de structure, il se durcit. Ce phénomène, appelé écrouissage, est la cause racine de 90% des cassures et micro-fissures. Le secret n’est donc pas de cintrer « mieux », mais de penser l’ensemble du tracé et des opérations (cintrage, dudgeonnage, raccordement) en fonction de cette transformation du métal.

Cet article n’est pas un simple tutoriel de cintrage. C’est un transfert de savoir-faire de tuyauteur. Nous allons aborder les points critiques que les amateurs ignorent et qui font toute la différence entre une installation qui fuit au bout de 2 ans et une qui reste parfaitement étanche pendant 20 ans. De la science de l’isolation à la détection des premiers signes de faiblesse, vous apprendrez à penser votre circuit frigorifique dans sa globalité pour que le cintrage ne soit plus une source d’angoisse, mais une étape maîtrisée.

Cet article a été conçu comme un plan de travail, vous guidant des concepts fondamentaux vers des actions concrètes. Chaque section aborde un point critique pour garantir la longévité et la performance de votre installation. Parcourez-les dans l’ordre pour une compréhension complète.

Pourquoi une isolation bas de gamme on les tuyaux crée de la condensation dans vos goulottes ?

Avant même de parler du cuivre, parlons de sa protection : l’isolant. Un isolant de mauvaise qualité est la porte ouverte à la condensation. Le tuyau le plus froid de votre installation (la petite ligne liquide) peut descendre bien en dessous de la température ambiante. Au contact de l’air humide, l’eau se condense à sa surface, exactement comme sur une bouteille sortant du frigo. Si l’isolant est poreux, fin ou mal ajusté, l’humidité traverse et la condensation se forme directement dans vos goulottes. Résultat : de l’eau qui stagne, des risques de moisissures dans les murs et des traces disgracieuses.

La qualité de l’isolant ne se juge pas qu’à son épaisseur. Sa structure est primordiale. Les mousses élastomères à cellules fermées sont la norme professionnelle car elles forment une barrière étanche à la vapeur d’eau. Les mousses bas de gamme, souvent à cellules ouvertes, agissent comme une éponge. Une bonne isolation ne prévient pas seulement la condensation, elle optimise aussi le rendement. Des études montrent qu’une isolation performante peut réduire les pertes thermiques jusqu’à 90%. Sur le terrain, un isolant de qualité se reconnaît au toucher :

• Test de compression : Pressez fortement l’isolant entre le pouce et l’index. S’il reprend sa forme instantanément sans marque, c’est un bon signe. Une mousse bas de gamme restera écrasée.
• Test d’élasticité : Pliez-le à 90 degrés. Un bon isolant ne se fissure pas, tandis qu’un produit de mauvaise qualité présentera des craquelures en surface.
• Vérification de la densité : À volume égal, un isolant plus lourd est souvent plus dense et donc plus efficace contre la condensation et les pertes d’énergie.

Choisir le bon isolant est le premier pas vers une installation durable. C’est une économie à court terme qui coûte très cher sur le long terme, tant en performance qu’en dégâts potentiels.

Comment réaliser un dudgeon (évasement) sans fuite du premier coup avec une dudgeonnière ?

Le dudgeon, ou évasement conique, est l’autre point critique avec le cintrage. C’est là que se fera l’étanchéité avec le raccord. Un dudgeon fissuré ou malformé est une fuite garantie. La règle d’or, dictée par la physique du cuivre, est simple : on cintre TOUJOURS avant de dudgeonner. Pourquoi ? Parce que le cintrage provoque un écrouissage : le métal est étiré et comprimé, sa structure cristalline se réorganise et il devient plus dur et plus cassant. Tenter de réaliser un évasement sur une zone déjà durcie par une contrainte mécanique augmente drastiquement le risque de voir apparaître des micro-fissures invisibles à l’œil nu mais suffisantes pour laisser échapper le gaz.

drama > saturation. »/>

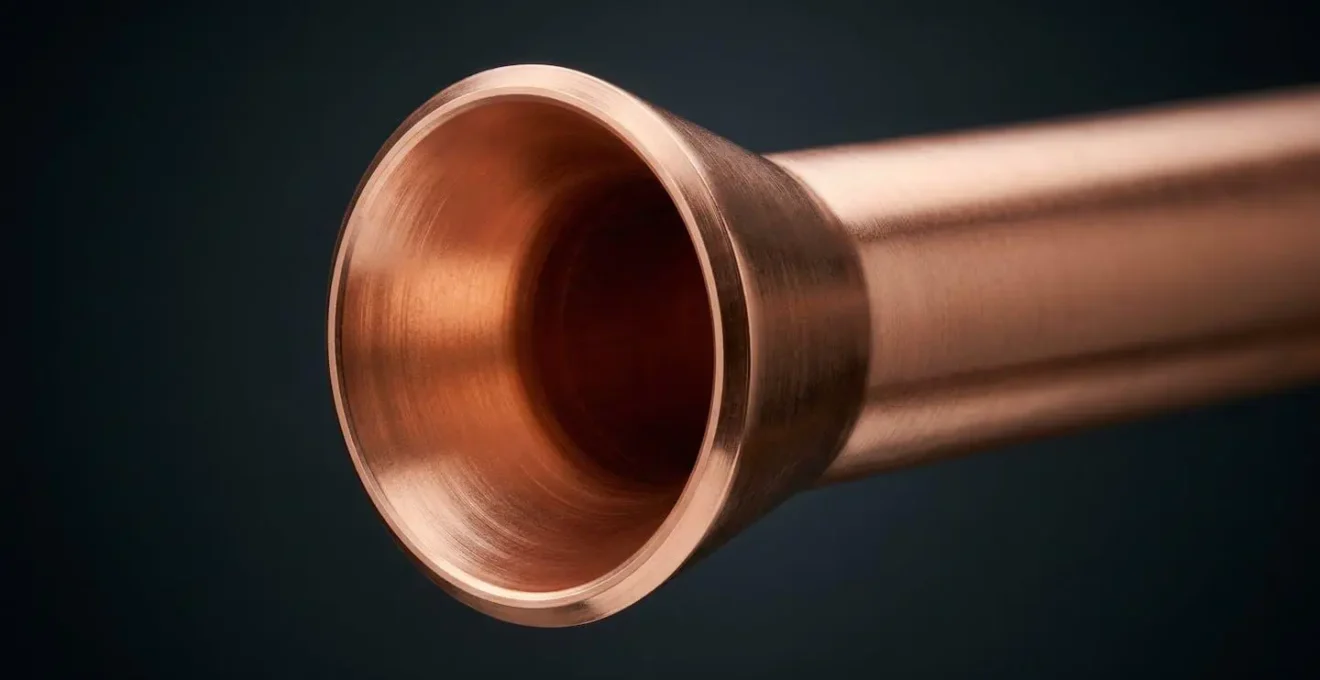

L’objectif est d’obtenir une surface conique parfaitement lisse, sans stries ni bavures, comme le montre l’image ci-dessus. C’est cette surface qui sera pressée contre le raccord mâle pour créer un joint métal contre métal. Pour y parvenir du premier coup, la méthode de tuyauteur est précise :

• Préparation du tube : Après la coupe, ébavurez parfaitement l’intérieur et l’extérieur du tube avec un ébavureur. La moindre particule de cuivre peut créer une rayure et donc une fuite.
• Huile frigorifique : Appliquez une seule goutte d’huile frigorifique (la même que celle du circuit) sur la pointe du cône de la dudgeonnière. Cela réduit la friction, évite l’échauffement et permet d’obtenir un cône glacé, sans micro-stries.
• Le serrage progressif : Ne forcez jamais. Serrez la vis d’un quart de tour, desserrez légèrement, puis resserrez d’un autre quart de tour. Cette technique permet au métal de « fluer » et de prendre sa forme sans être brutalisé.
• Arrêt au bon moment : La plupart des dudgeonnières modernes sont équipées d’un limiteur de couple (débrayage). Si la vôtre est manuelle, arrêtez de serrer dès que vous sentez une résistance nette. Un serrage excessif va amincir et fragiliser le collet du dudgeon.

La qualité d’un dudgeon ne se voit pas, elle se ressent au serrage du raccord. Mais en respectant ces étapes, vous mettez toutes les chances de votre côté pour une étanchéité parfaite.

Liaisons « Easy Connect » ou cuivre à braser : quelle solution est la plus durable dans le temps ?

Face à la complexité du cintrage et du dudgeonnage, la tentation des systèmes « prêts à poser » ou « Easy Connect » est grande. Ces systèmes utilisent des raccords mécaniques pré-sertis qui se vissent simplement. Ils promettent une installation rapide et sans outil spécifique. Mais la question cruciale est celle de la durabilité. Un tuyauteur pense à 20 ans, pas à 2. Sur le terrain, le constat est sans appel : rien ne vaut une liaison en cuivre réalisée dans les règles de l’art, avec des dudgeons ou des brasures.

Les raccords mécaniques, aussi bien conçus soient-ils, introduisent un point de faiblesse. Ils reposent sur la compression d’un joint ou d’une olive, qui peut se tasser avec le temps, les vibrations de l’unité extérieure et les cycles de dilatation thermique. Un retour d’expérience d’un professionnel sur un forum spécialisé illustre bien cette philosophie :

ces petits diamètres de tube pré isolé je les coude à la main 😀 ce cuivre est tellement souple, que, fait avec douceur, je n’ai jamais croqué un tube.

– Professionnel, Frigoristes.fr

Cette remarque, au-delà de la technique, montre que la maîtrise du matériau offre une confiance qu’un système mécanique ne peut égaler. Le tableau suivant, basé sur les retours d’expérience et les coûts moyens, met en perspective le coût total de possession sur 15 ans. Il intègre le risque de fuite et le coût d’une recharge en gaz, qui anéantit rapidement l’économie faite à l’achat, comme le met en évidence cette analyse comparative des solutions d’installation.

Le choix de la facilité à l’installation se paie souvent par un manque de sérénité et des coûts d’entretien imprévus. La méthode traditionnelle, bien qu’exigeant plus de savoir-faire, est un investissement dans la tranquillité d’esprit et la fiabilité à long terme.

Le risque de perte de puissance si vous dépassez 15 mètres de distance entre les unités

La distance entre l’unité intérieure et l’unité extérieure n’est pas une donnée anodine. Plus la liaison frigorifique est longue, plus le compresseur doit fournir d’effort pour faire circuler le fluide. Cela se traduit par une perte de charge, qui entraîne une baisse de la performance et une surconsommation électrique. Les fabricants, comme Daikin, sont clairs sur ce point : le rendement de l’installation dépend en partie de la longueur de ces tuyaux, et plus ils sont courts, meilleur sera le rendement. La plupart des climatiseurs domestiques sont pré-chargés en gaz pour une longueur standard, souvent entre 5 et 15 mètres. Au-delà, un complément de gaz par un professionnel est obligatoire.

Mais la longueur totale n’est pas seulement la distance en ligne droite. Chaque coude, chaque raccord ajoute une « longueur équivalente » en termes de perte de charge. Un coude à 90° mal réalisé, c’est-à-dire pincé, crée une turbulence et un freinage majeur pour le fluide. Son impact est bien plus important qu’un coude propre avec un rayon de courbure large. La logique de tuyauteur est donc de concevoir le tracé le plus direct et le plus fluide possible. Le tableau ci-dessous illustre comment chaque obstacle s’additionne pour augmenter la longueur « virtuelle » de votre circuit.

Comme on peut le voir, une liaison de 12 mètres réels avec 4 coudes standards mal négociés peut rapidement dépasser la limite des 15 mètres et engendrer une perte de puissance significative de près de 20%. Un cintrage propre et un tracé optimisé ne sont donc pas des détails, ils sont au cœur de la performance énergétique de votre climatisation.

Comment cacher les tuyaux frigorifiques en façade sans défigurer la maison ?

Une installation de climatisation efficace est une chose, mais une installation discrète en est une autre. Les goulottes en PVC blanc qui serpentent sur une façade sont rarement esthétiques. L’intégration réussie des liaisons frigorifiques se planifie en amont, dès la conception du tracé. Un cintrage précis et maîtrisé est la clé pour pouvoir faire « coller » les tuyaux aux lignes architecturales de la maison (angles de mur, rebords de fenêtre, sous le toit) et ainsi minimiser leur impact visuel.

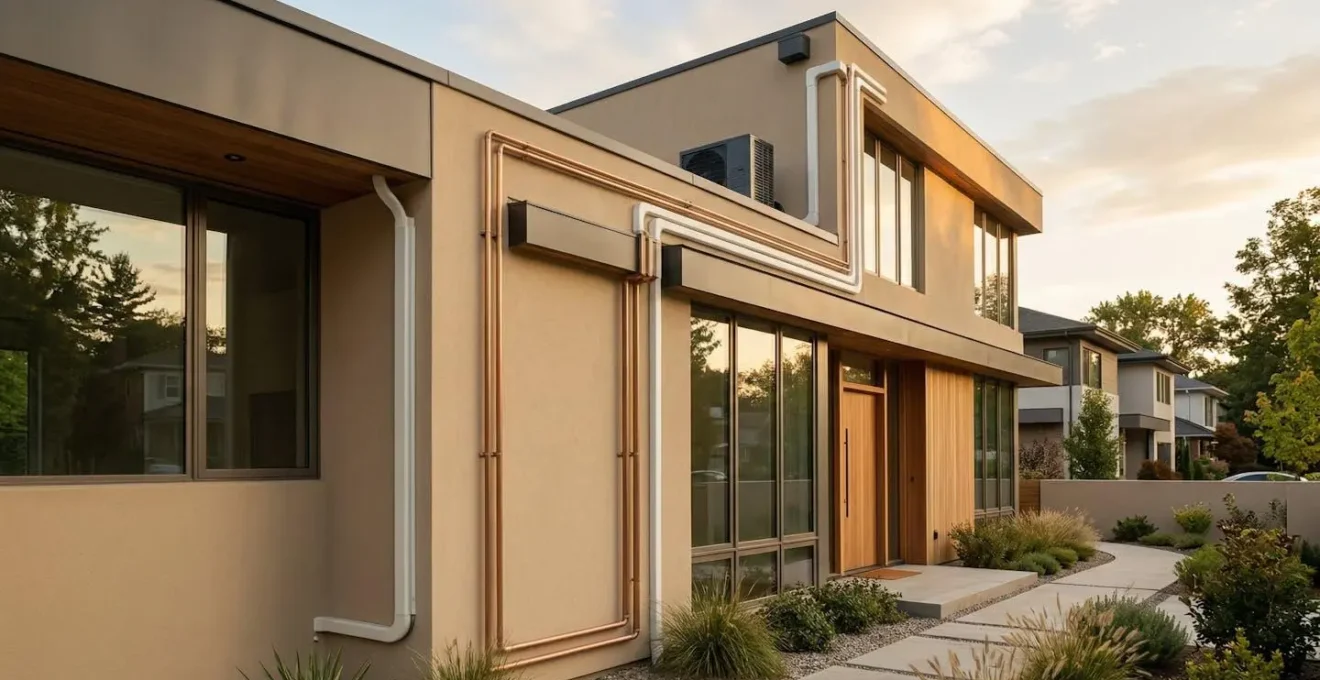

Plutôt que de subir le tracé, il faut le dessiner. L’objectif est d’utiliser la structure existante pour dissimuler les liaisons. Une goulotte n’est qu’une des solutions, et souvent pas la plus élégante. L’illustration suivante montre un exemple d’intégration où les tuyaux suivent les angles du bâtiment, rendus presque invisibles.

drama > saturation. »/>

Pour atteindre un tel niveau de discrétion, plusieurs techniques de finition peuvent être combinées. Elles exigent une planification minutieuse avant même de couper le premier tube :

• Anticipation des cintrages : Avant l’installation, visualisez le cheminement complet et marquez les emplacements des futurs cintrages pour qu’ils épousent parfaitement les angles et contours de la façade.
• Peinture adaptée : Une fois les cintrages parfaits réalisés, il est possible de peindre les tuyaux en cuivre et leur isolant avec une peinture spéciale (souple et résistante aux UV) de la même couleur que la façade.
• Intégration végétale : L’une des solutions les plus esthétiques est d’installer un treillis à quelques centimètres du mur, devant les goulottes. Des plantes grimpantes à croissance modérée viendront créer un masque végétal naturel.
• Cache décoratif ou bardage ajouré : Pour les sections droites, la création d’un cache sur-mesure en bois, en zinc ou en aluminium, qui reprend le style de la maison, est une solution très qualitative. Il doit rester ajouré pour permettre la ventilation.

Une intégration réussie est la preuve d’une installation pensée dans les moindres détails, où la technique sert l’esthétique, et non l’inverse.

Pourquoi des traces de gras sur les raccords sont le premier signe d’une fuite de gaz ?

Sur un circuit frigorifique, le gaz (fluide frigorigène) ne circule pas seul. Il est mélangé à une faible quantité d’huile spécifique, indispensable à la lubrification du compresseur. C’est le « sang » du système. Par conséquent, une fuite de gaz est systématiquement accompagnée d’une micro-fuite d’huile. Cette huile, en s’échappant, va se déposer sur les tuyaux et les raccords. Avec le temps, la poussière et les impuretés de l’air s’y collent, formant une trace sombre et graisseuse. C’est le symptôme le plus fiable d’une fuite, bien avant que vous ne ressentiez une baisse de performance.

Ignorer ce signe est une erreur. Les fuites ne se réparent jamais d’elles-mêmes, elles ne font qu’empirer. De plus, elles ont un impact environnemental et réglementaire non négligeable. L’ADEME estime que le taux de fuite moyen par équipement est de 5 à 10 % par an sur des installations vieillissantes ou mal entretenues. Inspecter visuellement vos raccords une à deux fois par an est un geste de maintenance préventive simple et efficace. Voici comment diagnostiquer ces traces :

• Inspection visuelle : Avec une lampe de poche, inspectez minutieusement tous les points de connexion : les dudgeons sur les unités intérieure et extérieure, les éventuels raccords sur le parcours, et les valves de service.
• Test de la trace active : Si la trace est humide, brillante et semble s’étendre, la fuite est en cours. C’est une urgence relative.
• Test de la trace ancienne : Si la trace est sèche, noire et que la poussière est incrustée, il peut s’agir d’une très lente micro-fuite ou d’un résidu d’huile de l’installation. Nettoyez la zone avec un dégraissant et contrôlez à nouveau quelques semaines plus tard. Si la trace réapparaît, la fuite est confirmée.
• Vérification au détecteur : Pour lever le doute, un détecteur de fuite électronique d’entrée de gamme (moins de 50€) est un excellent investissement. Passez la sonde lentement sous chaque raccord suspect.

Repérer une trace de gras n’est pas une catastrophe, c’est une information. Cela vous permet d’agir avant que la fuite ne vide le circuit, ce qui impliquerait une intervention professionnelle bien plus coûteuse.

L’erreur d’utiliser des équerres en acier standard qui vont couler de la rouille sur votre façade

Le support de l’unité extérieure est un détail qui n’en est pas un. Choisir des équerres en acier basique, simplement peintes, est une erreur classique d’autoconstructeur qui se paie visuellement au bout de quelques années. Soumises aux intempéries, la moindre rayure sur la peinture ou le moindre point de soudure mal protégé deviendra une porte d’entrée pour la corrosion. Inévitablement, des coulures de rouille disgracieuses apparaîtront sur votre façade, bien plus difficiles à nettoyer qu’à prévenir.

Le choix du matériau de fixation doit être dicté par votre environnement. Un support adapté à une zone rurale sèche ne tiendra pas cinq ans en bord de mer. La logique de tuyauteur impose de choisir un matériau dont la résistance à la corrosion est adaptée à l’exposition. Cela garantit non seulement l’esthétique, mais aussi la sécurité de l’installation, car une équerre rongée par la rouille peut finir par céder sous le poids et les vibrations de l’unité.

Le tableau suivant vous guide dans le choix du matériau en fonction de votre zone géographique. L’investissement initial légèrement supérieur pour de l’aluminium ou de l’inox est largement compensé par la durabilité et l’absence d’entretien.

Pensez également à utiliser des silentblocs (plots anti-vibratiles) entre l’unité et les équerres. Ils absorbent les vibrations du compresseur, réduisant le bruit transmis à la structure du bâtiment et limitant les contraintes mécaniques sur les fixations et les soudures du circuit frigorifique.

Comment détecter une fuite sur votre circuit frigorifique avant la panne totale ?

La panne totale due à un manque de gaz est l’aboutissement d’un long processus de dégradation. Une micro-fuite peut mettre des mois, voire des années, à vider un circuit. La clé est la détection préventive. En tant qu’autoconstructeur fier de votre travail, mettre en place un protocole d’inspection simple vous permettra de garantir la pérennité de votre installation et d’éviter des réparations coûteuses. Cela consiste à vérifier méthodiquement les points faibles connus d’un circuit frigorifique, là où les contraintes mécaniques et thermiques sont les plus fortes.

Nul besoin d’être un professionnel pour réaliser ces vérifications. Il s’agit d’une inspection sensorielle : regarder, écouter, toucher. Une inspection réalisée une fois par an au printemps, avant la saison de forte utilisation, est suffisante pour attraper 99% des problèmes à leur naissance. Le plan d’action suivant détaille les étapes à suivre pour un audit complet et accessible de votre installation.

Cette routine de vérification transforme votre rapport à l’installation. Vous n’êtes plus un simple utilisateur qui subit une panne, mais un opérateur qui maintient son système en condition optimale. C’est la dernière étape pour s’approprier totalement son travail.

En maîtrisant ces techniques, de la compréhension du métal à l’inspection finale, vous avez toutes les cartes en main pour réaliser une installation de climatisation non seulement fonctionnelle, mais surtout fiable et durable. L’étape suivante est de passer de la théorie à la pratique en vous équipant des bons outils et en planifiant méticuleusement votre chantier.
